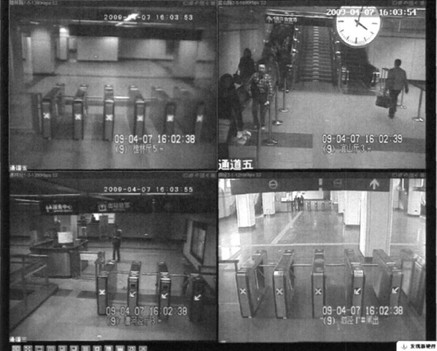

圖４車站實時監控車站情況
　　
　　由圖可見，前端攝像機通過字符疊加后進行4畫面合成，經編碼后傳輸至控制中心解碼后顯示，控制中心監視系統可以通過選取，調用任意指定位置的圖像。
　　控制中心和車站的圖像監視是相互獨立的，即當中心調度員在切換相關圖像時，不影響車站值班員的圖像，相互之間沒有干擾。
　　四、視頻監控圖像切換流程

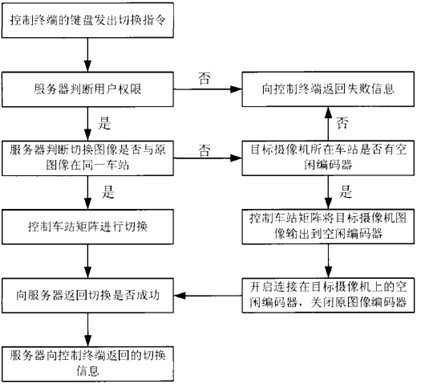

　　監控圖像切換流程如下：
　　
　　1．控制終端的模擬鍵盤發出切換指令，選擇要觀察的攝像頭編號和操作。
　　2．視頻監控系統中的視頻服務器，判斷發起切換操作用戶的權限，如果是運營控制中心調度或公安用戶則允許跨站切換，如果是車站用戶則只允許本站內切換。綜合發起操作的目的站信息，如用戶超過權限發起操作指令，則直接向控制終端返回失敗信息。
　　3．若權限允許，服務器則判斷新切換圖像與原圖像是否在同一個車站，若是則直接控制車站的切換矩陣切到該路圖像，返切換成功信息至服務器，服務器至控制終端。
　　4．若新切換圖像與原圖像不在同一個車站，則需查詢目標車站是否有空閑編碼器，如沒有，則向控制終端返回失敗信息。
　　5．.若目標車站有空閑編碼器，則服務器發起指令控制目標車站的矩陣將所需要的目標攝像機圖像傳送至空閑編碼器，由編碼器向控制中心傳送該路視頻；同時關閉原圖像對編碼器的輸入。向服務器返回成功信息，服務器再向控制終端返回成功切換的信息。
　　五、矩陣、攝像機和云臺的RS-232/422控制
　　系統通過編碼器的RS-232/422接口控制其他監控設備，如切換矩陣、云臺。控制流程如下：
　　

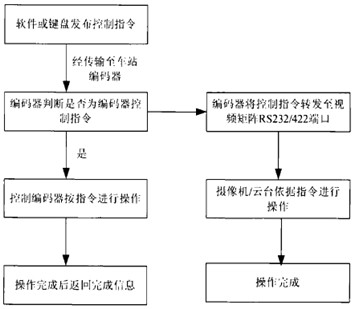

　　為了能夠?qū)崿F(xiàn)對遠端的切換矩陣、攝像機和云臺等模擬設備的控制，系統可由軟件或鍵盤發出控制命令，經網絡傳輸，視頻編碼器接收控制命令，先判斷是否為編碼設備控制命令，如不是(即為模擬設備控制命令)則編碼機將控制命令轉發到RS-232/422接口。每個站點所有編碼器的RS-232/422接口通過總線形式接入矩陣，矩陣的RS-232/422接口通過總線形式與攝像機和云臺相連，從編碼器的RS-232/422接口輸出的控制命令送到相應設備，從而達到控制的目的。
　　六、展望
　　基于目前國內地鐵事業的蓬勃發展，視頻監控系統的地位越來越重要，相比起傳統的視頻監控方案，又提出很多新的需求。例如要求增加監控點的密度，由車站監控?cái)U(kuò)展到車載無線監控等，這些也必然會促進網絡視頻監控方案的發展；另外在全球反恐的大背景下，借助人臉識別技術與犯罪視頻數據庫的建立，視頻監控系統將在社會安全領域，發揮更大的作用。這必然要求視頻監控系統向精密化，軟件化的方向發展，這將是很有前景的研究領域。
　　
