摘要：采用微波消解－硼酸絡合－火焰原子吸收光譜法測定長石中的氧化鈣和氧化鎂。樣品在MK-Ⅲ型實驗室微波爐上消解，消解壓力為2.0MPa，消解時間為５min,以硼酸絡合消除氫氟酸的影響。方法已用于實際樣品的測定，７次測定的相對標準偏差（RSD）小于14％，加標回收率為90%～103%。
　　關鍵詞：微波消解，火焰原子吸收光譜，長石，氧化鈣，氧化鎂
　　長石中含有60%～80%的SiO2和10%～25%的Al2O3，0.1%～2.5%的Fe2O3。常規的酸溶或堿熔都存在分析流程長，試劑空白大等缺點。微波消解技術結合了高壓、密閉消解和微波快速加熱兩方面的性能，具有溶解樣品完全、快速，試劑消耗少，空白低，回收率高等優點。近年已廣泛應用于各種樣品的前處理。本文采用微波消解長石樣品，結合硼酸（H3BO3）絡合消除氫氟酸（HF）的影響。火焰原子吸收光譜法（FAAS）測定了CaO和MgO。方法簡便快速、準確度高、精密度好，適用于長石中CaO、MgO的測定。
　　１、實驗部分
　　1.1主要儀器及試劑
　　原子吸收光譜儀（北京普析通用儀器有限責任公司）；鈣鎂空心陰極燈；MK-Ⅲ型光纖壓力自控密閉微波溶樣系統（上海新儀微波化學科技有限公司）功率650W；SC系列密閉壓力消解罐。
　　ＨF、HCl(優級純);H3BO3溶液：50g/l；SrCl2.6H2O溶液：200g/l。
　　CaO標準儲備溶液（含CaO500mg/l.0.05mol/l的HCl介質）:用高純CaCO3配制。
　　MgO標準儲備溶液（含MgO500mg/l.0.05mol/l的HCl介質）:用高純MgO配制。
　　1.2儀器工作條件
　　按照儀器說明書要求和測定Ｃa、Mg的實際情況，將原子吸收儀器參數按正交法選擇的工作條件列于表１。

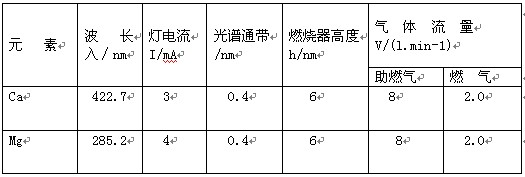

　　表１、儀器工作條件

　　　　1.3實驗方法
　　移取適量CaO、MgO標準液于200ml容量瓶中，加入溶液，用水稀釋至刻度，混勻。在選定的最佳工作條件下，于原子吸收光譜儀上測定其吸光度。
　　2.結果與討論
　　2.1微波消解條件的選擇
　　微波溶樣條件主要由加熱壓力、時間及溶劑三個因素決定。對此三個因素進行條件試驗，結果列于表2。

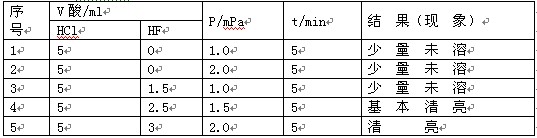

　　表2.微波消解工作條件

　　經大量的試樣測試可知：在序號＂４＂、＂５＂的微波溶樣條件下，試樣溶解清亮。本試驗選擇條件＂５＂即5mlHCl,3mlHF,壓力2.0Mpa，時間5min作為溶樣條件。
　　2.2硼酸(H3BO3)的用量
　　消解酸中的HF對玻璃皿和原子吸收光譜儀均有嚴重腐蝕;消除HF的影響通常采用H2SO4或HClO4冒煙的方法，這導致溶樣時間延長。本試驗采用加入一定量的H3BO3溶液絡合ＨF，可消除其影響。
　　加入50g/lH3BO3溶液在6-12ml為好.本試驗選定加入6mlH3BO3溶液。
　　2.3氯化鍶鍶溶液的用量
　　原子吸收光譜法測定Ca、Mg時,Al、Fe、Se、Be、NO3-、PO43-、SO42-干擾測定,特別是Al，在空氣－乙炔火焰中，不加化學釋放劑，Ca、Mg的抑制率最高可達80%.這是Al2O3凝相包裹化學干擾引起的混晶。因此必須加入離子釋放劑SrCl2溶液。
　　2.4.共存元素的影響及干擾的消除
　　大量偏硅酸（或硅酸）的存在使分析結果偏低。為消除基體對各種待測元素的干擾，本試驗采用在工作標準溶液中加入與試樣SiO2含量及試劑量一致的基體溶液進行匹配，從而消除基體干擾。
　　基體溶液配制：取0.2000g優級純SiO2溶樣杯中，加入5mlHCl,3mlHF.按條件”5”設定微波消解壓力,消解時間,啟動消解程序進行微波消解.冷卻后,加入6ml50g/lH3BO3溶液,將試液移入200ml容量瓶中,加入5ml200g/lSrCl2,備用.
　　分別移取2mlCaO、MgO標準儲備溶液于200ml盛有基體溶液的容量瓶中,加入適量各種共存元素.按試驗方法測定其吸光度,結果表明:加入SrCl2后,在200ml測定溶液中,10mgAl3+、Fe3+,5mgPb2+、Zn2+、Cu2+、Cd2+、Sb3+,0.1mgAu3+.2mgAg+不干擾CaO、MgO的測定.
　　2.5樣品分析
　　稱取0.2000g試樣于溶樣杯中,加入5mlHCl,3mlHF,待劇烈反應后,蓋上內外蓋,裝入微波裝置內。按條件”5”設定微波消解壓力,消解時間,啟動消解程序進行微波消解.冷卻后,加入6ml50g/lH3BO3溶液,將試液移入200ml容量瓶中,加入5ml200g/lSrCl2溶液,稀釋至刻度，混勻。隨同試樣做空白試驗。，在原子吸收光譜儀上，按選定的工作條件測定其吸光度。計算CaO、MgO的含量。
　　參考文獻
　　[1]KingstonH.M,JassieL.B.分析化學中的微波制樣技術—原理及應用[M].郭振庫,卜玉蘭,劉正陽等譯.北京嵩豪出版社,1992.43-48.
　　[2]馬英軍,劉叢強,漆亮等,微波密閉消解—等離子體質譜法測定巖石樣品中的稀土元素[J].巖礦測試.1999.18(3);189-192.
　　[3]原子吸收光譜編寫組.原子吸收光譜分析[M],北京:地質出版社,1979.77-78.
　　[4]巖石礦物分析，湖南省礦產測試利用研究所，1988.04.
