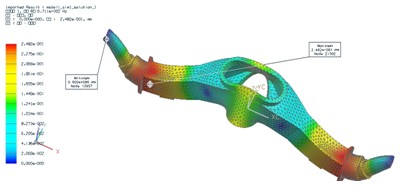

圖7二階模態云圖

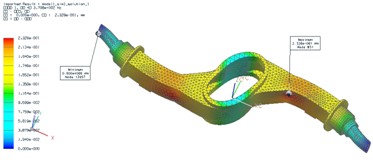

　　圖8三階模態云圖

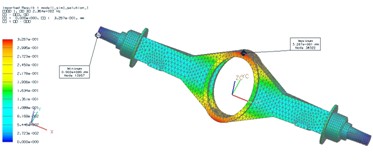

　　圖9四階模態云圖

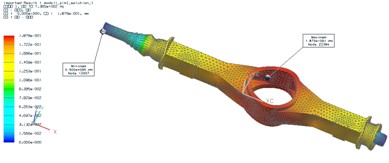

　　圖10五階模態云圖

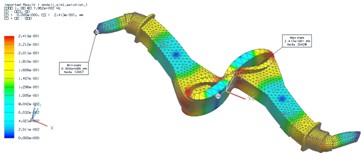

　　圖11六階模態云圖

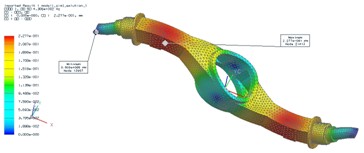

　　圖12七階模態云圖

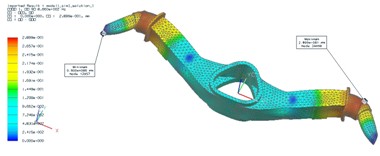

　　圖13八階模態云圖

　　圖14九階模態云圖
　　3.4驅動橋殼的優化設計
　　以重量最小化為定義目標，定義約束為許可應力。把橋殼的厚度定為設計變量，其最大值定為8mm，最小值定為6mm。

　　圖15迭代計算圖
　　經過迭代計算（如圖15），得到一個最優點，即在接近7mm殼厚時，驅動橋殼也滿足強度和剛度要求。
　　綜上分析，橋殼本體厚度從8mm降到7mm，不僅在質量上實現了輕量化，而且也滿足驅動橋殼強度和剛度的要求。
　　4.結論
　　對比于傳統計算方法的局限性，使用有限元法對驅動橋橋殼進行強度分析，可以得到比較詳細的應力與變形的分布情況。本文利用UG軟件建立橋殼有限元計算模型，用NXNASTRAN軟件對驅動橋橋殼進行了2.5倍滿載軸荷下的垂直彎曲強度和剛度的計算，以及模態分析和參數結構優化，最后得出了不同厚度下驅動橋殼的各階固有頻率，選出了最優的驅動橋橋殼厚度。
　　
　　參考文獻：
　　[1]劉惟信.汽車車橋設計[M].北京:清華大學出版社,2004
　　[2]王斌.汽車驅動橋橋殼結構強度與模態的有限元法分析[D].合肥工業大學,2008
　　[3]顧洪江,唐明祥.談BJ2020S吉普車后橋減速器和差速器的調整與裝配[J].農機使用與維修,2001(03):24
　　[4]鄭燕萍,羊玢,王順宏.驅動橋橋殼典型工況的有限元計算[J].林業機械與木工設備,2004(12):24-25+14
　　[5]蘇恩生.汽車驅動橋殼的有限元建模與分析[D].吉林大學,2005
