摘要：該文通過對隔離開關常見發熱現象的分析，提出一些在安裝、維護過程中的改進方案和完善措施，保證電網變電設備的安全穩定運行
　　關鍵詞：隔離開關，發熱，預控制措施
　　在變電站的各類缺陷中，隔離開關（以下簡稱刀閘）設備發熱缺陷普遍存在，發生率極高，綜合我局近2年的發熱數據，引起刀閘發熱主要有以下幾點：
　　1、緊固螺栓壓力不當引起發熱
　�。�1）螺絲未上緊：在進行刀閘組裝時，安裝人員沒有嚴格按照安裝工藝要求進行安裝及自檢，加上在驗收時候是抽樣檢查，導致有些接頭的緊固螺絲沒有上緊，致使接頭接觸面壓力不夠，在大電流作用下加速表面的氧化，導致接觸不良并不斷惡化，引起發熱。
　　

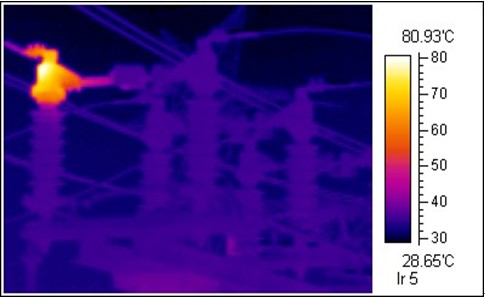

　　使用紅外成像儀，發現220kV上龍變35kV上岜扶線3161刀閘樁頭螺絲未上緊導致發熱
　�。�2）螺絲過緊：對于鋁制接頭，當螺母的壓力達到某個臨界壓力值時，由于材料的強度差，若再繼續增加不當的壓力，將會造成接觸面部分變形隆起，使接觸面積減少，接觸電阻增大，引起發熱
　　2、螺栓型設備線夾膨脹效應引起發熱：
　　部分舊刀閘（如技改前的110KV東羅變、110KV龍州變35KV室外刀閘）接頭采用螺栓型線夾，當接頭處的運行工作溫度達到一定值時，接頭金屬將因發熱而膨脹，鋁或銅與鐵的膨脹和收縮程度有差異而產生蠕變，使接觸表面位置錯開，形成微小空隙而氧化；當負荷電流減少溫度降低回到原來接觸位置時，由于接觸面氧化膜的覆蓋，不可能是原安裝時金屬間的直接接觸。每次溫度變化的循環所增加的接觸電阻，將會使下一次循環的熱量增加，所增加的較高溫度又使接頭的工作狀況進一步變壞，形成惡性循環，導致發熱。
　　

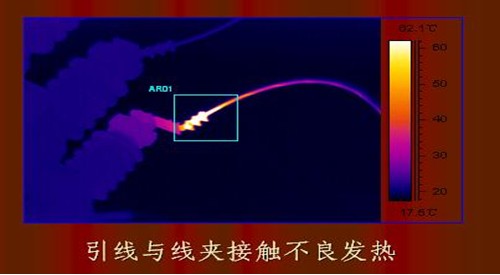

　　使用P30紅外成像儀，發現110KV龍州變35KV城北3033刀閘接頭引線接觸不良導致發熱

　　3、惡劣運行環境引起接頭發熱
　　部分刀閘（如220KV下雷變、220KV東平變、110KV天等變的室外設備）運行在礦場周圍，粉塵很多，粉塵中含有大量的腐蝕性物質，當雨季來臨時，溶解的腐蝕性物質容易造成刀閘上的接觸表面、彈簧部件銹蝕，失去應有的彈性，甚至斷裂，引起接觸電阻增大而發熱
　　4、刀閘生產工藝質量引起發熱
　　部分設備生產工藝不嚴格（如110KV天等變35KVⅢ段刀閘），存在嚴重偷工減料現象，直接造成了即使在安裝、檢修調試確都無問題的情況下，運行電流不超過額定值80%仍然會發熱；
　　

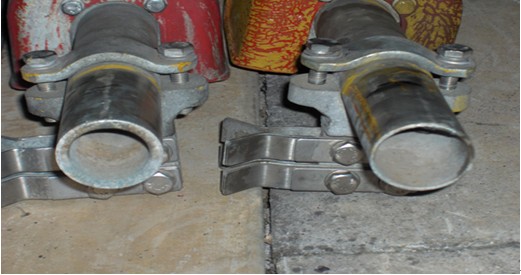

　　標稱額定電流（KA）同為1250A，但是右邊刀閘頭的電流的管壁僅為左邊刀閘頭管壁的1/4還少，實在讓人難以信服
　　5、刀閘安裝工藝質量引起發熱
　　安裝質量不過關導致發熱。對于GW4型系列刀閘，動靜接觸頭不在同一水平面上，當上下誤差較大時，尤其動靜觸頭連桿不在同一軸上或刀閘口的壓緊彈簧偏松，容易造成接觸不良，降低通流能力
　　

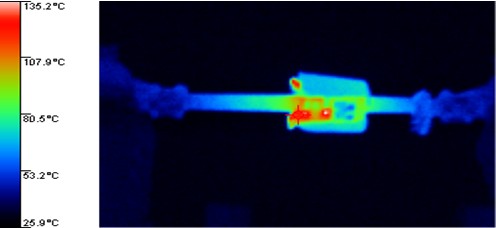

　　使用紅外成像儀，發現110KV天等變35kV天東線3111刀閘動靜觸頭接觸不良導致發熱
　　6、預防刀閘發熱可行性控制措施
　　1、選擇合適的緊固壓力：接頭的壓力是保證降低接觸電阻的重要因素之一，要合理選擇聯接用的螺栓，平墊圈及彈簧墊圈。進行螺栓緊固時，螺栓不能擰得過緊，以彈簧墊圈壓平即可，有條件時，應用力矩板手進行緊固；另外控制工作節奏，合理安排檢修人員，統籌安排檢修工作，化解與新設備驗收工作之間的矛盾
　　2、刀閘所用的設備線夾等金具，根據需要選用適當型號的合格產品，載流量及動熱穩定，使之符合設計要求。特別是設備線夾，應積極采用先進的銅、鋁擴散焊工藝的銅鋁過渡壓接線夾，防止偽劣產品入網運行
　　3、刀閘設備選型上應盡量選擇維護方便、操作簡單、有運行經驗且運行一直良好的設備，優先選擇生產工藝及技術過硬的廠家產品
　　4、進行刀閘安裝時，作好接觸面的平整和防氧化處理處理：用銼刀把接頭接觸面嚴重不平的地方和毛刺銼掉，使接觸面平整光潔，但應注意母線加工后的截面減少值（銅質不超過原截面的3%，鋁質不超過5%），用除油劑除去接頭表面的油污，再用鋼絲刷除去表面的氧化膜，最后再用干凈的棉紗蘸酒精或丙酮把接觸面擦拭干凈，立即在接頭表面涂0.05～0.1mm厚的DC型導電膏，并輕輕抹平，以剛能覆蓋接觸面為宜，再進行接頭的聯接
　　5、加強對運行在礦區周邊室外變電設備的維護定檢工作，及時清理設備表面的腐蝕性粉塵，確保設備的健康運行
　　6、加強對設備巡視，抓住每一次停電機會及時徹底對發熱類缺陷進行處理；認真落實紅外成像測溫管理規定，按要求使用紅外成像儀對全部變電站一次設備進行一次全面檢，對每一個發熱缺陷進行認真分析和判斷，通過帶電設備紅外測試，在不停電、不取樣、不解體的情況下快速、實時、準確地在線監測和診斷電力設備的大多數故障，一旦發現異常及時申請設備停電進行處理。
　　
　　
　　參考文獻
　　1、《變電檢修》中國水利電力出版社2006年2月
　　2、《變電檢修職業技能鑒定指導書》中國電力出版社,2009年第二版
　　3、《帶電設備紅外診斷技術應用導則》中國電力出版社,1999年
　　4、《交流高壓隔離開關和接地開關技術標準》國家電網公司生產輸變[2004]4號文2005年3月
　　5、《關于高壓隔離開關訂貨的有關規定》國家電網公司生產輸變[2004]4號文2005年3月
