摘 要：本文就筆者結合多年的工程實踐，參考國家最新施工規范，主要對樁基施工中打(沉)樁機械設備的選用和施工方法進行了探討。

　　關鍵詞：樁基工程,施工技術,選用標準

　　前 言

　　隨著建筑科技的飛速發展和人們對建筑產品質量要求的日趨提高，對我們從事建筑業的科技人員來說，無疑是一種鞭策，更是一種激勵，尤其是對在施工第一線從事建筑工程項目施工的技術人員來說，與其在工程質量事故發生后多方查找原因、研討并實施事故處理方案，不如防患于未然，在工程項目開工前、施工中和完成施工過程形成產品后進行認真細致的質量控制。一項優秀的建筑工程設計，只有通過施工企業在施工過程中采用精湛的施工技術和科學的管理手段。才

　　能最終成為一件精美的建筑產品;其中，精湛的施工技術固然很重要，而科學的管理手段更是不可或缺的質量保證條件。

　　一、打(沉)樁機械的種類

　　目前，常用打(沉)樁機械設備主要有落錘、單動汽錘、雙動汽錘、柴油樁錘、振動樁錘、射水沉樁和靜壓力樁七種。這幾種打(沉)機械的適用范圍和優劣比較如下：

　　1.1 落錘

　　1)所謂落錘.就是指用人力或卷?yè)P(yáng)機拉起樁錘，然后自由下落，利用錘重夯擊樁頂使樁人土。這種樁錘主要適用于打木樁及細長尺寸的混凝土樁，在一般土層及粘土、含有礫石的土層均可使用。

　　2)落錘的構造簡單，使用方便，沖擊力大，能隨意調整落距，但錘擊速度慢(每分鐘約 20次)，效率低。

　　1.2 單動汽錘

　　1)指利用蒸汽或壓縮空氣的壓力將錘頭上舉及下沖，增加夯擊能量。這種機械適用打各種樁，最適用的是套管法打就地灌注混凝土樁。

　　2)特點：結構簡單。落距小。對設備和樁頭不易損壞，打樁速度及沖擊力較落錘大.效率高。

　　1.3 雙動汽錘

　　1)利用蒸汽或壓縮空氣的壓力將錘頭上舉。然后自由下落沖擊樁頂。此種汽錘適用于打種各種樁。可用于打斜樁。使用壓縮空氣時.可用于水下打樁：也可用于拔樁、吊錘打樁。

　　2)特點：沖擊次數較多.沖擊力大，工作效率高，但設備笨重，移動較困難。

　　1.4 柴油樁錘

　　1)利用燃油爆炸.推動活塞。引起錘頭跳動夯擊樁頂。這種錘最適用于打鋼板樁、木樁，在軟弱地基打20米以下的混凝土樁。

　　2)特點：附有樁架、動力等設備，不需要外部能源，機架輕。移動便利。打樁快。燃料消耗少;但樁架高度低，遇硬土或軟土不宜使用。

　　1.5 振動樁錘

　　1)指利用偏心輪引起激振.通過剛性聯結的樁帽傳到樁上。這種錘設備適用打鋼板樁、鋼管樁、長度在15米以內的打人式灌注樁;適用于粉質粘土、松散砂土、礫石和密實的粘性土地基。

　　2)特點：沉樁速度快。適用性強.施工操作簡易安全.能打種種樁并能幫助卷?yè)P(yáng)機拔樁：但不適用打斜樁。

　　1.6 射水沉樁

　　1)指利用水壓力沖刷樁尖處土層，再配以錘擊沉樁。這種錘常與錘擊法聯合使用，適用于大截面積混凝土和空心管樁。可用于多種土層.而以砂土、砂礫土或其他堅硬的土層最適宜。不能用于粗卵石、極堅硬的粘土層或厚度超過半米的泥炭層。

　　2)特點：可適用于堅硬土層，打樁效率高，樁不易損壞;但設備較多，當附近有建筑物時，水流易使建筑物沉陷;不能用于打斜樁。

　　1.7 靜壓力樁

　　1)系采用液壓樁或利用樁架自重及附屬設備的重量，通過卷?yè)P(yáng)機的牽引傳至樁頂。將樁逐節壓人土中。此種樁適用于軟土地基及打樁振動影響鄰近建筑物或設備的情況：可壓截面60crux60cm以睛的鋼筋混凝土和直徑60cm以下的空心管樁。

　　2)特點：壓樁無振動，對周圍無于擾，不需打樁設備;樁配筋簡單短樁可接，便于運輸，節約鋼材;但不能適應多種土的情況，如用樁架壓樁。需要搭架設備.自重大.運輸安裝不便。

　　二 、樁基施工程序

　　場地平整一墊層施工一放線、定位一挖第一節(1,5m深樁孔土方)一砌磚護壁一在護壁上投測標高及十字軸線一提升機具、安裝一挖余下樁孔土方(垂直度、孔徑檢驗)一檢查持力層后進行擴底一虛土清理一垂直度、孔徑檢驗一驗槽一吊鋼筋籠一澆筑樁身砼一砼養護。

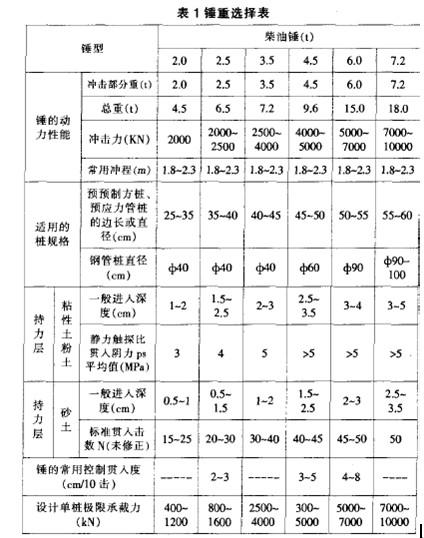

　　二、不同土層和不同地質情況下對錘重的選擇(參見下表1)

　　注：本表僅供施工參考用;本表適用于20～60cm長預預鋼筋混凝土樁及40～60cm長鋼管樁，且樁尖進入硬土地有一定深度。

　　三、打(沉)樁方法的選用范圍和標準

　　3.1 鍾擊法打樁：適用于軟塑或可塑的粘性土層中沉樁。打樁錘可分落錘、蒸汽錘、柴油錘幾中，主要設備包括樁錘、樁架、動力設備等。

　　1)落錘打樁：用鋼或木制樁架，高一般為6～15米.用0.5～2.0t的鑄鐵錘，用卷?yè)P(yáng)機提升，落錘高度1米以內。

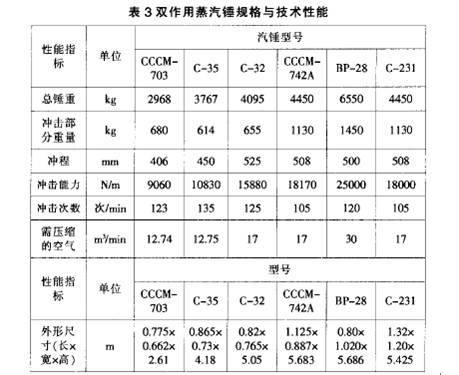

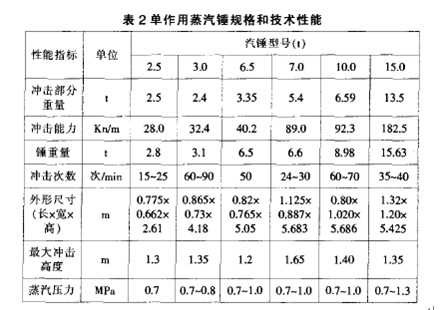

　　2)蒸汽錘打樁分單動式錘和雙動式錘，其技術性能分別表2和表3。

　　3)單動式錘打樁時，錘直接放在樁頂，由導柱固定位置。重錘連接在筒內活塞桿上，在筒內滑行，每分鐘錘擊40～70次，鍾重在3～15t之間，落距l(xiāng)m 以內。

　　4)雙動式汽錘的舉起和下落都借助蒸汽壓力，沖擊力加大，每分鐘達100～135次，鍾重為5～7t。

　　5)柴油錘打樁，有導桿式和筒式兩種，多用后者，其技術性能不再詳說。打樁機帶有樁鍾、樁架、卷?yè)P(yáng)機等全部設備，當遇砂土、砂礫石或其他堅硬土層，錘擊法打不穿時，常輔以射水法。

　　3.2 振動法沉樁：適用于沉、拔鋼板樁及鋼管樁，在砂土中效率最高，在粘性土中較差，需較大功率的振動器。主要設備為一個大功率的振動器及附屬加壓裝置和起吊機械設備、混凝土上料斗等。常用振動沉樁機主要性能需多工程施工規范中均可查到。施工方法：沉樁時，使樁頭套入振動器(箱)連同的樁帽或液壓夾樁器內夾緊，開動振動箱，使樁在振動和自重下沉入土中。如遇硬土下沉過慢，可加壓下沉或?qū)�樁略提�?.6～1.0m，然后重新快速下沖。沉樁機需要激振力根據土的性質、含水性及樁種類、構造而定.約為

　　100—4O0kN。

　　3.4 射水法(水沖法)沉樁：適用于淤泥、淤泥質土、軟及中等密實粘土、粉質粘土、粉土、松散的砂、水飽和砂、密實砂、混有礫石的砂，特別適用于與錘擊法振動法配合使用。不能用于粗卵石、極堅硬的粘土層或厚度較大的泥炭層。

　　施工方法：

　　1)將射水管對稱附在樁兩側，用壓水流將樁類附近的土沖開，以減少阻力，使樁借自重或輔助錘擊(松動)沉入土中。射水管內徑38～63mm，最大100mm，每節長4.5～6.0米.用螺栓縮接，空心樁射水管設在中間。射水噴嘴出El內徑約12.7～38mm.最大75mm，側孔與管壁成30～45。射水管上端用qb100mm軟管連于水泵上，管子用滑車組吊起使之能順樁身上下自由升降，水沖法所需射水管數目直徑、水壓及消耗水量等可參考相關施工工程規范。

　　2)水沖沉樁可采取先沖孔后插樁，或一面射水一面錘擊或振動，或射水、錘擊交替進行等方式。射水管應處于樁尖下0_3～0.4m，水沖壓力一般為0.5MPa，樁尖沉至最后1～1 5m應停止射水，拔出射水管用錘擊或震動打至設計標高。

　　3.5 插(鉆、打)樁法沉樁：適用于軟土地基打人大量密集預制樁;對附近30--40米范圍內會造成土體大量隆起和水平位移，危害鄰近的地下管道、地面交通和建筑物的安全情況下使用;對堅硬土層難以打入時，也可采用。

　　1)主要設備：采用三點支撐式柴油打樁機.應具有可水平旋轉的互相垂直的雙向龍門導軌，在一側配掛筒式柴油樁錘，另一側配掛長、螺桿螺旋轉鉆機，使其在鉆孔后不用移動樁機，即可迅速插樁施打。

　　2)施工方法：沉樁時，樁機就位后，先將鉆機轉至樁架正前方對準樁位，開動樁機徐徐鉆進，同時經由出土斗排土外運。鉆時要保持鉆桿不停地旋轉，以防卡鉆。鉆至預定標高后，即可清孔提鉆，然后再將打樁機水平旋轉，使樁機導軌定位.吊樁插于孔中施打。一般鉆孔深為8～10米，其余長度用打樁機打入，鉆孔后應在半小時插樁施打，避免塌孔。

　　3.6 靜力壓樁法沉樁：適用于軟土、淤泥質土，沉設截面積小于60em~60em以下的鋼筋混土樁或空心樁;或打樁振動會影響鄰近建筑物正常使用或設備安全的情況下使用。

　　1)靜力壓樁法沉樁設備有機械式和液壓式兩種。其中機械式靜力壓樁機體積龐大，比較笨重，操作較復雜，壓樁速度較慢工效低，運輸、安裝、移動不便。液壓式靜力壓力樁機用液壓操縱，自動化程度高，結構緊湊，行走方便、施壓部位在樁的側面，送樁定位方便、迅速，壓樁效率高，勞動強度低，移動方便、迅速，是一種新型的靜壓樁方式，已逐步取代機械式靜力壓樁。下面就介紹一下液壓式。

　　2)施工方法：液壓式系采用液壓式靜力壓樁機進行.該機由壓拔機械、行走機構及起吊機構三部分組成：壓拔機構是壓樁機的主體，當樁被送入該機構后便被夾緊并壓入(或拔出)土中;行走機構可自行移動，進行縱、橫向運動，并能小角度旋轉，以適應自找樁位和纖偏的需要;起吊機構可作360。回轉吊裝、送樁。靜壓力樁機的靜壓力900～65ookN。壓樁時，先用起吊機構將樁吊入到壓機主機壓樁部位后.用液壓夾樁器將樁頭夾緊，開動壓樁油缸，利用伸長之力將樁壓入土中.接著回程再吊上第二節樁，用硫磺膠泥接樁后，繼續壓入，反復操作，至全部樁段壓入土中，然后開動行走機構，移至下一樁位壓樁。

　　四、結束語

　　工民建基樁施工是一項十分復雜的工程體系，樁基施工質量關系到整個建筑物的工程質量，對施工質量和安全的要求十分嚴格，關于樁基施工技術的內容除了上述的最基礎的技術指標外，還有更具體的諸如鋼筋混凝土預制樁打樁的施工技術、混凝土及鋼筋混凝土灌注樁、鉆孔壓漿成孔樁等施工方法值得施工人員們進行探討和總結。由于樁基礎施工面對的對象千變?nèi)f化.施工技術的日新月異，很難用較短的篇幅加以全面概括，希望同行們能在具體工程施工中有所創新。

　　參考文獻

　　[1]《實用建筑工程系列手冊》，中國建筑工業出版社，2005

　　[2]董建國，趙錫宏.高層建筑地基基礎——共同作用理論與實際[M1.上海：同濟大學出版社，1997
