(ifinp
(setqjs-scaleinp)
))
;比例放大或縮小
（defunsc(x)
(*xjs-scale)
)
(prompt“n畫五角星程序，鍵入：5js執行”)
(princ)

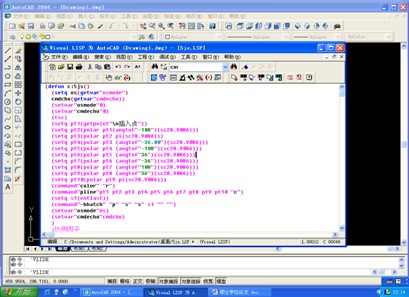

圖1VisualLISP語言程序界面
Fig．1VisualLISPLanguageProgrammingInterface

AutoCAD中加載上述代碼文件后，在命令行輸入：5js，命令行提示“輸入比例因子：”，給定比例因子并回車，命令行提示“插入點”，在這個提示下在繪圖界面單擊鼠標左鍵，就可以確定插入點，同時繪制了紅色五角星，如圖2所示。

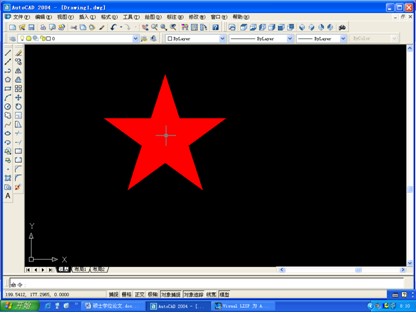

圖2按程序自動繪出的五角星
Fig．2Automaticdrawingofthefive-poingedstaraccordingtotheprocedure
我國的古建筑歷史悠久，近年來，借助CAD這一現代技術，仿古建筑設計發展很快，如何利用CAD提高仿古建筑設計的水平和效率是目前需要解決的問題。
在仿古建筑設計過程中，針對仿古建筑節點構造繁多，形狀復雜，通過對CAD進行二次開發是提高設計效率的重要一環。
本文利用AutoCAD的二次開發工具VisualLISP，針對仿古建筑設計存在的問題，在仿古建筑設計的參數化繪圖方面進行了淺試，意在拋磚引玉，使有關人員對仿古建筑設計過程中遇到的問題提出更多解決方法，促進仿古建筑設計的發展。
