摘要]隨著城市建設的飛速發展,高大空間結構越來越多,給建筑施工帶來越來越多的技術難題,這些結構形式的模板支撐具有荷載大、支撐高度大的特點。本文通過門式鋼管腳手架在高支模中的應用成功實例,介紹門式腳手架穩定驗算、構造措施及搭設要求。
　　[關鍵詞]門式腳手架;高支模;施工；設計
　　目前絕大部分高大支模都采用扣件式鋼管腳手架搭設,較少采用門式腳手架搭設,然而在廣東地區模板支撐廣泛使用門式腳手架,為便于施工資源的組織和經濟地利用,在一些支撐高度不是太高、荷載不是太大的模板支撐體系中能否采用搭設方便快捷的門式腳手架呢?答案是肯定的,只要我們做好搭設方案設計、驗算和相應的構造措施以及施工過程中的控制,門式腳手架同樣可以用于高大模板的支撐系統。
　　1工程概況
　　本工程為單位辦公樓,首層營業廳層高8.0m,框架主梁截面尺寸為250mm×700mm,跨度7.0m;次梁為250mm×600mm,跨度8.3m;板厚120mm,而最大主梁截面為300mm×800mm,跨度618m。
　　2方案設計及驗算
　　2.1方案設計
　　本工程的高支模部位采用門式鋼管腳手架搭設(3高架(1930mm)+1矮架(915mm),共分4步。架體間距90cm,原則上沿梁底居中布置,若為外邊梁時采
　　用偏心布置,保證立柱支撐在首層鋼筋混凝土地骨或地梁上。在軸的部位還需要加一排板支撐架。架體布置平面如圖1所示。
　　

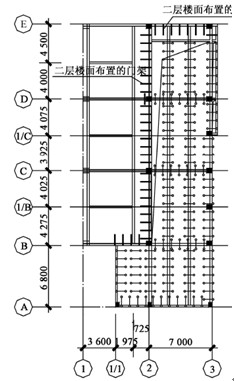

　　圖1門架平面布置示意
　　2.2穩定驗算
　　計算單元選取最大截面為300mm×800mm的主梁與次梁交叉處位置的門式架進行驗算,通過荷載計算、組合得出作用于一榀門架的軸向力設計值N=30.117kN,門式鋼管腳手架的穩定性驗算按照下列公式計算N≤Nd,一榀門架的穩定承載力設計值按以下公式計算Nd=k′φAf,(由于門式架及配件的質量屬于B類,故要考慮折減系數,取k′=0.8)查表得:A=2A0=2×310=620mm2,i=15.25mm,h0=1930mm,k=1.13,λ=kh0/i=1.13×1930/15.25=143,查表得,φ=0.336,f=205N/mm2可得Nd=k′φAf=0.8×0.336×620×205=34kN>N=30.117kN,故門式架的穩定承載力滿足要求。
　　3支撐體系構造措施
　　門式腳手架為工廠生產的標準規格產品,軸向容許承載力可通過計算或查出廠相關資料得到。因此,門式架的穩定驗算較為簡單,而為達到架體穩定條件的構造措施尤為重要,常常是門式腳手架支模方案的重點所在。
　　3.1水平桿與水平加固桿
　　一般來講,在模板支撐中不使用門式鋼管腳手架配套構件———水平架,在高支模中建議門式架立桿間每步必須設置水平桿,增加架體的整體剛度。并且在
　　頂層、中間每5列、5排通長連續設置水平加固桿,并應采用扣件與門架立桿扣牢,水平加固桿如圖2a所示。
　　3.2剪刀撐
　　垂直剪刀撐應沿架體四周外立面連續設置,中部每隔4行(列)設置一道。剪刀撐如圖2b所示。
　　

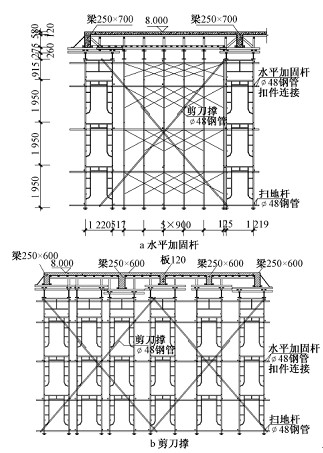

　　圖2支撐體系布置示意
　　3.3水平限位措施
　　縱、橫拉桿及剪刀撐是關鍵,影響到腳手架支撐力學模型計算結果,在重要部位及力學模型較不明確清晰處要加強。充分利用已澆筑混凝土的框架柱或剪力墻,將水平桿與框架柱有效連接或在端頭直接頂到柱或墻上,減小支撐側移,增加整體的穩定性。限位做法如圖3所示。
　　
　　圖3水平桿鎖柱大樣
　　3.4掃地桿
　　在首步門式架立桿的底部必須滿設掃地桿,如有底托時掃地桿的設置位置應為門式架立柱底部往上15～20cm處為宜。
　　4支撐體系搭設要求與注意事項
　　1)門式腳手架支撐系統的搭設必須依照施工方案確定的間距、排距搭設。
　　2)梁模板的荷載要直接作用在門式架立桿上或立桿和加強桿之間。當梁的模板荷載作用于門式架中部時,應采用門式架中間加托梁和增加鋼管輔助支撐的方法,不得使門式架單側支柱受力。
　　3)當門式架高度不能滿足支模高度需同時使用上下支托時,支托螺桿伸出門式架鋼管的高度不得超過支托螺桿全長的2/3,且不大于300mm,且應保證門式架的立桿垂直度,上下垂直度偏差不得超過H/100。
　　4)門式腳手架兩側必須安裝交叉連接拉桿,在縱橫兩個方向的門式架排列整齊,以便于安裝水平連接桿。
　　5)高支撐模板系統安裝好后,應進行驗收,合格后方可進行后續工序施工。驗收檢查內容包括:門架設置情況;交叉支撐、水平加固桿、剪刀撐的配置情況;門
　　架橫桿荷載情況;底座、上托螺絲桿伸出長度;扣件緊固扭矩。
　　5施工控制
　　5.1模板驗收
　　頂架、模板安裝完成后必須嚴格按規定組織驗收、論證,經相關方簽字確認后方可進行混凝土澆注。
　　5.2混凝土施工過程監控
　　由現場專職安全員對施工過程模板及其頂架安全進行監控。監控內容有:①模板、頂架豎向的位移情況;②門架的水平位移情況;③混凝土澆注過程中堆積
　　過高的情況;④施工荷載情況。
　　5.2.1混凝土澆注控制
　　1)澆注順序混凝土澆注時,不得采用使門架產生偏心荷載的混凝土澆注順序,并隨澆隨平。
　　2)澆注方式為減少施工過程中支撐架體的水平荷載和位移,確保架體穩定,混凝土輸送方式方面,我們選擇了不會產生水平荷載的臂架泵,而棄用產生水平荷載較大的地泵。澆注時應隨澆隨平,不得堆積。
　　5.2.2位移監測及變形預警
　　1)位移監測包括模板的沉降位移監測、門架的水平位移監測。模板的沉降位移監測要對樓板大梁的下沉進行重點監控,監測點為大梁跨中。必須在混凝土澆注前按照施工方案設置好監測點,并安排專人負責保護好并監測,混凝土澆注過程中隨時注意并記錄梁模下沉數據。當梁模下沉出現突變趨勢時,應加強監測,必要時通知項目經理和模板設計人員,并停止澆注混凝土,分析梁模下沉原因,采取加強措施后方可繼續澆注。
