錨桿的張拉鎖定經檢查符合要求后，方可將錨具以外多余的鋼絞線切割掉。錨具外留置長度為錨板外100mm。
　　2.2.10凝土面層施工工藝流程：人工立面平整綁扎鋼筋網片（鋼筋網采用Φ6.5﹫200×200，鋼筋之間的搭接采用綁扎，搭接長度>35d。鋼筋網應與坡頂插筋綁扎牢固。壓筋縱橫向采用1Φ14＠等于錨桿間距，并與主筋滿焊）設置排水設施（φ90PVC瀉水管L=800，豎向間距2000）干配混凝土料依次打開電、風、水開關進行噴射混凝土作業混凝土面層養護
　　3.錨索基本試驗及抗拔力試驗
　　對錨索支撐進行基本試驗和抗拔力試驗，以確定錨索的極限承載力，掌握錨索體在不同凝固期(3天、7天、14天)抵抗破壞的安全程度，以便在正式使用錨索結構參數或改進錨索制作工藝，揭示錨索注漿完成后，錨索抗拔力是否達到滿足設計要求的時限。
　　4.試驗前期準備工作
　　(1)按試驗要求制作好用于基本試驗(3條)和抗撥力試驗的錨索，并滿足試驗的現場要求；
　　(2)用于基本試驗和抗拔力試驗的錨索的具體位置由設計和監理單位在現場指定；
　　(3)在確定的基本試驗錨索注漿滿3天、7天、和14天時，分別進行一根錨索的基本試驗；
　　(4)錨索外露于基坑壁面長度應不少于1.3m，以便千斤頂的安裝和試驗；
　　(5)在錨索成孔注漿后，在基坑壁面用C20細石混凝土澆注400mm×400mm×200mm的傳力臺臺座混凝土里面放2～3片Φ80100×100鋼筋網片，臺座中心預埋Φ50鋼管，以利錨頭穿過。
　　(1)試驗張拉設備采用預應力穿心千斤頂，千斤頂的額定壓力大于最大試驗壓力544.3kN；
　　(2)千斤頂和油壓表莊試驗前須標定，計算各級荷載下油壓表的讀數值，并繪制成表；
　　(3)在每級荷載下，用百分表測讀錨頭(千斤頂活塞)位移3次，并記錄；
　　(4)錨索基本試驗采用循環加荷，各級荷載及觀測時間表2所示；
　　(5)錨索抗拔力試驗加荷與觀測時間如下時間分配表，見表3；
　　(6)錨索抗拔力：試驗加到最大試驗荷載，觀測15min測讀3次錨頭位移后，卸荷至0.1T量測錨頭位移，然后卸荷至錨索荷載進行鎖

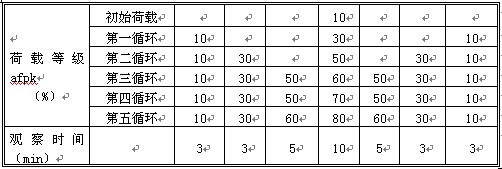

　　表2錨索試驗荷數登記與觀測時間

　　表3錨索抗拔力試驗加荷等級與觀測時間分配表

　　5.總結
　　為了掌握錨索在實際工作中的受力狀態，并檢驗錨索的施工質量，在每排錨索中設置了三個錨索測力計。經過長時間的觀測結果顯示，錨索支撐自施工至今1年多時間以來，錨索受力性能良好，蠕變量小，說明本次錨索施工是成功的，錨索支撐施工質量達到了設計要求，保證了本深基坑工程的穩定。
