摘要：目前我國舊危橋工程中，用“碳纖維增強聚合物”（FRP）加固橋梁的方法已十分普及，但常用的粘貼碳布法，表現出許多缺點和不足�，F(xiàn)業內采用了碳棒嵌入法結合鋼纖維砼橋面鋪裝（簡稱碳棒鋼纖維法），這種工藝不但解決了粘貼碳布法存在的缺點和不足，還對加固構件更加提高了的承載力、更加改善了撓度、更加減小了裂縫、較好保持了延性和改變的加固構件的破壞模式。從而達到了較為理想的加固效果。
　　關鍵詞：橋梁加固；碳棒嵌入法；鋼纖砼
　　0前言
　　近年來，在公路改造工程中，用“碳纖維增強聚合物”（FRP）加固橋梁的方法已十分普及，常采用的施工工藝是粘貼碳布法。然而，在實踐過程中，粘貼碳布法加固的橋梁，也凸顯出許多不利情況：保護層砼的腐蝕老化、砼強度的衰減、表面處理不到位、粘結劑質量差、粘貼工藝不當、粘貼上去的碳布難以和加固構件形成整體。絕大多數情況是碳布不會被拉斷，而往往是由于粘貼不好而使碳布開膠而脫落。另外，由于碳布是貼在加固構件外表面，還存在著怕撞、怕火、怕盜等諸多缺點。
　　為了避免或減少上述不利情況，同時考慮能使老齡橋梁受壓區砼提供足夠的抗壓力，本文根據生產實踐，特介紹“橋梁加固工程中碳棒嵌入法結合鋼纖維砼的應用”，賦予業內共研。
　　1碳棒嵌入法
　　碳棒嵌入法是先在待加固的砼保護層中開槽，填滿環氧樹脂，再嵌入碳棒。由于其和砼有三向接觸面，粘結可靠，且不苛求對砼的處理，不會形成剝離脫落。
　　這種加固方法的基本思路是，將加固件從表面轉移到體內，碳纖維不是先織成布，而是織成碳棒，碳棒斷面可以是圓形、方形或矩形，厚度（或直徑）通常為0.5～1.0cm。橋梁加固時，先在受拉面砼保護層中鋸開一條溝槽，用水沖洗干凈，將粘結劑填入溝槽內，再把碳棒嵌進去，碳棒的下緣可以和梁底齊平，也可以深藏在梁內。（如下圖）
　　碳棒嵌入法的優點是，碳棒通過粘結劑與構件形成整體，也受到粘結劑的保護，避免了風吹、雨打、碰撞、火災之患；免除了對保護層費工、費時的處理工序；增加了兩個碳纖維與砼的接觸面而使粘結力提高，且不會再有碳纖維脫落之憂。從外形看，這種碳棒恰似傳統的鋼筋，可將它稱之謂“碳筋”。目前，有的廠家還生產出了帶壓痕的螺紋碳棒，酷似螺紋鋼筋。
　　2鋼纖維砼橋面鋪裝
　　碳纖維（CFRP）具有極高的抗拉力，只要不開膠脫落，是很難被拉斷的。碳棒嵌入法，由于粘結力和錨固力的提高，抗彎性能得以充分發揮，從而承載能力得到提高。
　　但力偶的另一半是砼的承壓力，只有受壓區砼提供足夠的抗壓力，才能形成較高的抵抗力矩。我們所要加固的橋梁，往往是高齡結構，砼強度級別較低或已老化。在彎矩作用下，受壓區砼早已被壓碎。顯然，我們需要對力偶的另一半進行加強。
　　一種簡單的辦法是在舊橋面上加鋪一層高強度砼罩面。這里需要解決兩個問題：一是如何使罩面砼與原橋面連結成整體，參與受力；二是如何防止罩面砼因干縮和溫度影響而開裂。要解決這兩個問題方法很多，比如用環氧樹脂粘結新舊砼、在舊砼中植筋等。本文推崇的是鋼纖維砼橋面鋪裝。
　　新澆砼，尤其是大面積薄層砼，在干縮和溫差作用下，很容易出現裂縫，很難控制。如果在新澆砼中摻入適量散開的纖維（如鋼纖維），裂縫寬度會大大減小。
　　鋼纖維的加入，不但提高了抗拉強度，而且也改善了砼的受壓性能，使它具有較高的極限壓應變。鋼纖維砼和碳纖維形成一對強大的抵抗力偶，延緩或避免了砼被壓碎。
　　3加固梁承載力的提高與撓度的改善
　　筋砼梁在鋼筋屈服后表現出典型的塑性；而加固后的梁，則表現為承載力繼續上升，直至最大荷載。（如右圖）

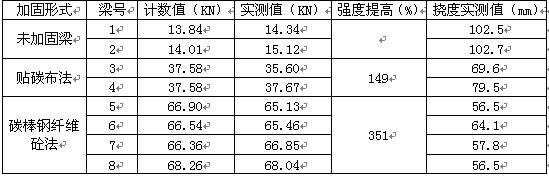

　　根據對某一鋼筋砼橋梁1～8號梁，分別以未加固和采用貼碳布法及碳棒鋼纖維砼法加固，檢測出的承載力和撓度記錄，列表對照如下：

　　從上表可以看出，用貼碳布法提高強度為149%，而采用碳棒—鋼纖維砼法則提高了351%，撓度也有明顯減小。
　　4延性的保持與破壞模式的改變
　　用CFRP加固鋼筋砼梁后，強度和剛度大幅度增加是以損失延性為代價得到的。在橋梁設計中，延性是一個很重要的指標。延性的定義為極限荷載撓度與屈服荷載撓度之比。為了避免結構突然破壞，需要有一個最低延性指標，以便為鋼筋提供塑性工作的機會，并在結構破壞前發出警告。
　　鋼筋砼橋未加固時具有較高的延性，延性值為3.75；貼碳布法則延性損失較大，延性值為2.16；鋼纖維砼具有較好的受壓變形性能，所以碳棒鋼纖維砼法具有較好的延性，保持了未加固梁的延性，延性值為3.84。
　　未加固的鋼筋砼梁是典型的受彎破壞：首先是鋼筋屈服，受拉區裂縫逐漸擴展，直至受壓區砼被壓碎；貼碳布法加固的梁也屬彎曲破壞：首先是鋼筋屈服，接著頂部砼被壓碎；用碳棒鋼纖維砼加固的梁，則屬于彎剪破壞：隨著受拉邊裂縫的擴展，產生剪力裂縫而破壞。
　　5結論
　　用碳棒鋼纖維混凝法對鋼筋砼梁進行抗彎加固具有很大潛力，不但能提高梁的極限承載能力，而且還能提高其剛度；用碳棒嵌入法（碳棒含筋率為0.25%）加固鋼筋砼梁后，使用荷載提高了55%；而采用碳棒鋼纖維砼時則提高了244%；采用碳棒嵌入法加固的梁，梁底裂縫性質得到了很大改善，裂縫間距減小了一倍。抗彎試驗表明：粘貼碳布時，碳布和砼表面的粘結強度很低；用碳棒嵌入法加固梁后，延性指標降低了42%，這是因為砼強度低，出現了早期被壓碎的緣故；而增加了鋼纖維砼后，基本上保持了RC梁原有的延性。用鋼纖維砼的辦法是可行的，連接面能很好地傳遞剪力，從而形成整體的抗彎斷面。
　　參考文獻：
　　[1]楊文淵橋梁維修與加固[M].北京；人民交通出版社，1989.01.
　　[2]鮑政慧特種荷載作用下，碳纖維(FRP)技術在橋梁加固工程中的研究與應用—對207國道小北門中橋提載加固工程設計方案的商榷第二屆全國土木工程用纖維增強復合材料（FRP）應用技術學術交流會論文集；2002.
