摘要：小江河特大橋?yàn)楹贾葜寥瘥悋?guó)家高速公路貴州境大興（湘黔界）至思南段上一座特大跨徑預應力混凝土連續剛構橋。重點介紹該橋結構設計、計算和穩定分析。
　　關鍵詞：連續剛構橋;高墩;設計;計算;分析
　　1 慨述
　　小江河特大橋?yàn)楹贾葜寥瘥悋?guó)家高速公路貴州境大興（湘黔界）至思南段上一座特大跨徑預應力混凝土連續剛構橋。該橋位區處于云貴高原向湘西丘陵過渡的斜坡地帶，位于銅仁市境內，跨越小江河、S201省道及渝懷鐵路。橋軸線通過段與地面高程相對最大高差141.5m。兩岸地形縱坡較陡，基巖露頭較好。橋區地貌類型屬構造侵蝕溶-蝕型低山地貌，出露地層為上覆殘坡積層粘土，沖洪積層卵石土，下伏基巖為寒武系中上統婁山關群薄至中厚層狀白云巖。橋位處極端最高氣溫40°C，極端最低氣溫-10°C。橋梁高程由路線控制，不受小小江河水位影響。橋位線路分左、右兩幅設計。平面除部分引橋位于曲線上外，其余引橋部分及全部主橋均位于直線段上，橋面縱坡左、右幅1.45%。根據橋梁所處地質、地形、路線線形情況及滿足鐵路、省道限界的要求，小江河特大橋左、右幅橋型方案均采用(5×30)m預應力混凝土先簡支后結構連續T梁+(85+3×160+85)m預應力混凝土連續剛構橋+30m簡支T梁橋，左、右幅橋梁長均為842m，主墩采用雙薄壁空心墩，群樁基礎；過渡墩為空心墩或雙柱式實心墩，樁基礎；引橋橋墩為雙柱式矩形墩，主橋最大墩高105m。小江河特大橋橋型布置見圖1。

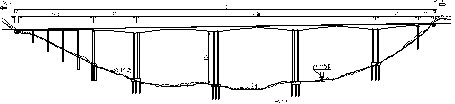

　　圖1小江河特大橋橋型布置圖
　　2 技術標準
　　(1)設計基準期：100年。
　　(2)設計荷載：公路—Ⅰ級。
　　(3)設計速度：80km/h。
　　(4)橋梁分幅寬度：11.25m（行車道）+2×0.5m（防撞護欄）＝12.25m。
　　(5)地震設防標準：地震動峰值加速度小于0.05g，作簡易設防。
　　(6)橋面橫坡：?jiǎn)蜗?％（單幅橋）。
　　
　　3主橋結構設計
　　主橋采用（85+3×160+85）m預應力混凝土連續剛構橋。
　　3.1箱梁構造
　　主橋上部箱梁為變截面單箱單室斷面，箱梁頂板寬12.25m，底板寬6.50m翼緣懸臂長2.875m；箱梁高度（梁高以裸箱梁低側腹板處箱梁頂面到箱梁底面的距離計）在各墩與箱梁相接的根部斷面梁高為10m，現澆段和合龍段梁高均為3.2m，，其余梁底下緣按1.6次拋物線變化，0號梁段總長14m，在與墩身對應的12m范圍內等梁高（為10m），兩邊各1m范圍內位于拋物線上，每個懸澆“T”縱向?qū)ΨQ劃分為19個節段，梁段及梁段長從根部至跨中分別為8×3.5m、11×4m，節段懸臂總長73m，懸臂節段最大控制重量2200KN。邊、中跨合龍段長均為2m，邊跨現澆段長4m；箱梁頂板厚度：頂板厚30cm，墩頂箱梁頂板厚48cm。箱梁頂面設單向2%的橫坡；箱梁底板厚度：墩身范圍內的0號梁段為120cm，合龍段為32cm，根部至合龍段按1.6次拋物線由110cm漸變至32cm，梁端支承截面75cm，邊跨現澆段從32cm漸變至75cm，按直線變化；箱梁腹板厚：從跨中至根部分三段采用90cm、70cm、60cm、50cm四種厚度。0號梁段墩身范圍內為90cm，箱梁根部到7號梁段為70cm，8號梁段由70cm漸變到60cm，9～14號梁段為60cm，15號梁段由60cm漸變到50cm，16號梁段～19號梁段及合龍段為50cm，邊跨現澆段為50～120cm。在每個0號梁段對應墩壁設有2道橫隔板，在箱梁兩端支承處、中跨跨中也各設一道橫隔板，并且在橫隔板上均設有人洞。為排泄施工養護水和保持箱內干燥，在箱梁根部區段底板上設有排水孔。箱梁采用C50混凝土。
　　3.2箱梁鋼束布置
　　主橋上部結構按全預應力混凝土設計，采用三向預應力，縱向預應力采用公稱直徑φs15.20mm預應力低松馳鋼絞線，抗拉標準強度1860MPa，彈性模量1.95×105MPa；豎向預應力采用直徑32mm的40Si2MnMoV精軋螺紋粗鋼筋，抗拉強度標準值為785Mpa，設計彈性模量E=2.0×105Mpa，單根鋼筋張拉控制應力為568.2KN。橫向預應力采用φs15.20mm預應力低松馳鋼絞線，單根張拉控制應力為182.3KN。
　　縱向和豎向預應力鋼束管道采用SBG塑料波紋圓管成孔，橫向預應力管道采用SBGB塑料波紋扁管成孔，真空輔助壓漿工藝。
　　單幅橋縱向預應力鋼束布置共設402束，其中頂板束184束，底板束76束，腹板下彎束120束，邊跨及跨中頂板合龍束22束。最長束孔道158m，最短束孔道14m。其中跨中底板預留6個備用孔道，邊跨底板預留4個備用孔道。墩頂0號斷面頂板束采用30束22φs15.20鋼絞線，腹板束采用30束22φs15.20鋼絞線，中跨跨中斷面合龍頂板束采用2束19φs15.20鋼絞線，底板束采用20束19φs15.20鋼絞線；邊跨梁端錨固斷面合龍頂板束采用8束22φs15.20鋼絞線，底板束采用8束19φs15.20鋼絞線。箱梁縱向預應力鋼束布置見圖2。

　　圖2箱梁縱向預應力鋼束布置
　　縱向鋼束除邊跨合龍束H107、H108采用一端張拉外，其它均采用兩端張拉方式。預留束的管道分段設置，待相應的預應力施工完成后灌漿封閉。
　　縱向預應力采用OVM15錨固體系，錨具回縮量6mm，預應力管道采用塑料波紋管，管道摩擦系數μ=0.17，偏差系數k=0.0015。橫向預應力采用φs15.2mm預應力低松馳鋼絞線，其規格為15-3，扁錨體系，張拉端和錨固端交錯布置，采用一端張拉方式。
　　3.3上部結構合龍順序選擇
　　預應力混凝土連續剛構橋因墩梁固結，具有足夠的穩定性，合龍順序的選擇主要是根據大橋地形、水文、地質、邊跨和中跨的比例、受力和穩定性等條件確定。一般情況下，合龍次序選擇先邊跨后中跨合龍與先中跨后邊跨合龍對結構受力無實質影響。但應注意合龍順序選擇時采用延伸灌筑邊跨梁段帶來的結構受力不合理和增加預應力鋼絞線數量的問題；另外當邊墩較高時，搭設邊墩旁高的灌梁支架，不僅支架的沉降和穩定性不易保證，而且臨時工程梁大，費用高。
　　小江河特大橋?qū)ΨQ懸臂灌筑段長73m，雖然邊墩較高（大興岸65m），但邊跨僅余4m長梁段，無需搭設邊墩旁高的支架。可采用直接在墩頂通過設置托架灌筑邊跨余下梁段，不存在因延伸灌筑邊跨梁段帶來的結構受力不合理和增加預應力鋼絞線數量的問題。因此，小江河特大橋上部結構箱梁合龍順序采用先合龍邊跨，后合龍中跨，最后合龍次中跨。這樣，可使結構穩定，受力對稱，便于結構內力調整。
　　3.4下部構造
　　主墩縱向?yàn)閮善�薄壁墩，墩身采用箱型截面，大興岸邊墩及主墩橫橋向8.5cm，順橋向3.2m，兩片墩身順橋向凈距5.6m，思南岸邊墩橫橋向8.5cm，順橋向2.6m，兩片墩身順橋向凈距6.8m，墩身上端與箱梁0號梁段固結，下端與承臺固結，墩身順橋向壁厚1.0cm，橫橋向壁厚0.7cm，墩頂4m、墩底5m為實心段，承臺采用18.0×14.5×5.0m矩形承臺，主墩樁基采用9根直徑2.2m挖孔樁，按嵌巖樁設計。
　　
　　4主橋結構計算
　　4.1靜力計算
　　計算參數：設計合龍溫度15℃，計算體系升溫取值25℃，體系降溫取值25℃。結構梯度溫度，按《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTGD62-2004）規定取值。支點不均勻沉降按10mm計算。風荷載按《公路橋涵設計通用規范》計算。
　　主橋施工及運營階段的靜力計算采用橋梁博士V3.1.0綜合程序進行計算，并用《橋梁靜力線性計算程序》QJX程序進行復核。主橋計算模型劃分為396個單元，394個節點，其中上部箱梁204個單元，205個節點，施工階段為95個。預應力混凝土連續剛構施工工藝流程為：下部構造施工完成后，在墩旁托架上澆筑0號塊，其余塊件（除合龍段及邊跨現澆段外）均以掛籃懸臂對稱澆筑，并張拉各階段預應力鋼束，直至最大懸臂；然后按先邊跨后中跨的順序合龍；最后進行橋面系施工。按此流程逐階段計算結構各截面內力、應力、和位移，每個懸臂的施工包括掛籃就位、梁段澆筑、張拉預應力及掛籃前移等4個主要工況。成橋運營計算包括恒載、活載、支點沉降、溫度及靜風力等工況。
　　計算結果：箱梁在各個施工階段，混凝土的應力及預應力束的張拉控制應力均滿足規范要求；在基本組合下，各單元的抗彎承載力均大于相應的彎矩設計值，承載力極限狀態滿足設計要求；在基本組合下，箱梁上緣混凝土的最大壓應力為15.9MPa,下緣混凝土的最大壓應力為12.2MPa，滿足規范要求；在短期效應組合下，考慮豎向預應力后，箱梁混凝土的上緣最小應力為0.3MPa,下緣最小應力為2.3MPa，箱梁未出現拉應力，滿足規范要求；在長期效應組合下，箱梁上緣最小應力2.5MPa,下緣最小應力3.3MPa,滿足規范要求。主橋箱梁承載力極限狀態強度驗算、正常使用極限狀態抗裂與撓度驗算、持久狀況及短暫狀態應力驗算均滿足規范要求。
　　4.2高墩穩定分析
　　本橋除了對橋墩進行強度、抗裂驗算外，對橋墩的穩定分析是本橋的設計重點。
　　穩定分析采用MIDISCIVIL程序，對大橋施工階段及成橋階段進行了穩定性計算。高墩大跨連續剛構橋懸臂澆筑施工中，當箱梁最后節段施工時，在縱、豎向風載，不平衡恒載、自重作用下為最不安全，因此，必須對該階段進行穩定性分析。經計算，此階段一類穩定安全系數為8.0，成橋狀態下，一類穩定安全系數為11.2。大橋施工階段一類穩定屈曲模態見圖3.
　　
　　圖3大橋施工階段一類穩定屈曲模態
　　通過對該橋在施工、成橋階段的整體穩定分析可知，高墩的第一階屈曲失穩模態均為側傾（高墩橫向擺出）；成橋階段的穩定比施工階段好（屈曲臨界荷載增大），表明懸臂施工階段為穩定的最不利階段。由對墩身薄壁的局部穩定分析可知，局部穩定系數小于整體穩定系數。
　　計算結果表明本結構具有較高安全度。為了增大高墩縱橋向施工期間的穩定性，墩柱之間增設一道臨時鋼系梁，在主橋邊跨合龍段勁性骨架鎖定之前，將鋼系梁拆除。
　　
　　6結語
　　小江河特大橋?yàn)楹贾葜寥瘥悋?guó)家高速公路貴州境大興（湘黔界）至思南段上一座特大跨徑預應力混凝土連續剛構橋，該橋位于銅仁市郊，在橋梁設計方面力求技術先進，簡潔美觀，結構安全耐久，施工方便，造價經濟，力爭使小江河特大橋成為銅仁市的標志性建筑。
