[摘要]給排水設備不斷提高，從過去老式的水泵加屋頂水箱到現在變頻供水（節能、去掉了易污染的屋頂水池）。近年來又一新型的供水設備出現——無負壓（無吸程）管網增壓穩壓供水設備。本文將從其工作原理、供水方式及質量、優缺點、安裝情況以及施工中應注意事項等各個方面談?wù)勥@種新型供水設備。
　　
　　[關鍵字]無負壓；供水；全封閉；節水；節能；節資
　　
　　一、概述
　　打開水龍頭發現泥沙俱下，或者自來水中出現紅蟲、鐵銹等雜物，這些現象時常困擾著一些市民。發現自來水中有雜物的多為高樓層居民，因?yàn)檫@些供水屬于二次供水，而二次供水水池不清潔導致了原本純凈的水又被污染。隨著人們生活水平的提高，人們對生活質量日益關心，健康意識不斷地增強，對飲用水的水質提出了更高的要求。因此，二次加壓供水成為供水的一個新課題，傳統的工藝不能滿足居民對水質的要求。給排水設備也在不斷提高，從過去老式的水泵加屋頂水箱到現在變頻供水（節能、去掉了易污染的屋頂水池）。近年來又一新型的供水設備出現——無負壓（無吸程）管網增壓穩流給水設備。“無負壓”（無吸程）管網增壓穩流給水設備采用真空抑制技術解決了給水設備與自來水管網直接串聯產生的負壓?jiǎn)栴}，突破了國家禁令“禁止外接設備在自來水管網上直接抽水”，更是從根本上杜絕二次供水的污染，引發了二次供水的革命。它是在變頻恒壓供水設備上發展起來的，具有節水、節電、密封性能良好等優點，可以解決傳統二次供水設施如水池、水箱存在的水質污染問題。它主要由穩流補償器、水泵、真空抑制器、微機變頻控制系統等組成。無負壓指的是供水設備在工作時，通過設備的控制方式、穩流補償器與真空抑制器的聯合作用，能夠消除水泵工作時產生的吸程，對自來水管網的動壓沒有影響，全密閉的結構隔絕了與空氣的接觸，并且利用了原有自來水的壓力，實現壓力差多少補多少的節能、無污染供水方式。由我們施工的大學城廣東藥學院生活區項目用的正是這種供水設備。以下將從這種新型設備的工作原理、供水方式及質量、優點、安裝情況以及施工中應注意事項等各個方面進行論述：
　　二、工作原理

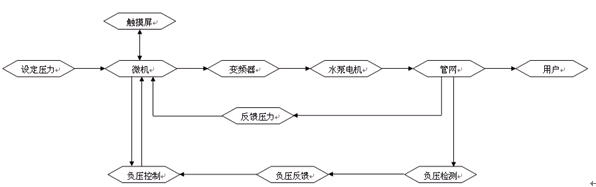

　　無負壓（無吸程）管網增壓穩流給水設備采用微機變頻技術、負壓處理技術實現無負壓供水，通過觸摸屏顯示運行狀態，通過真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。如圖示：
　　
　　通過微機檢測管網壓力，用負壓反饋來調節變頻器的頻率。首先根據實際情況設定用水點工作壓力，檢測出水管實際壓力并與設定壓力進行比較，如果實際壓力高于設定壓力，則降低變頻器頻率，反之升高變頻器頻率。工控微機隨時檢測管網壓力，計算速度很快，調節速度也是瞬時完成，使管網壓力始終保持在設定數值上。
　　全密封結構及負壓反饋抑制系統使該設備可以和自來水直接串接，利用水泵工作的疊加原理，使設備可以充分利用自來水原有的壓力，增加了變頻調速給水設備的節能點。當自來水壓力不足致使壓力下降時，該設備通過真空抑制器及穩流補償器中的檢測裝置采集穩流補償器內的真空度及水位信號，通過微機控制真空控制器及補償器中的特殊裝置動作，抑制負壓產生，以免造成有負壓有吸程，水壓不穩定，影響其他用戶用水，保證了該設備不對城市管網產生任何影響。
　　當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限后自動關機，來水后又自動開機。
　　三、供水方式及供水質量
　　無負壓（無吸程）管網增壓穩流給水設備與自來水管道串接加壓供水，可充分利用自來水原有的壓力。傳統的供水方式是必須先建水池或水箱，自來水全部接入水池或水箱中，再二次加壓進行供水。這種供水方式直接影響到供水質量，形成水資源的二次供水污染。純凈的自來水全部放入水池或水箱中，各種雜物、臟物甚至動物的尸體等極易進入水池，嚴重污染水源，尤其是在夏季更容易變質變味，被污染的水經過加壓后供給住戶飲用，嚴重危害身體健康。無負壓（無吸程）管網增壓穩流給水設備不用建水池或水箱，經過直接與自來水管道串接加壓供水。純凈的市政水經過該設備加壓后直接供給住戶，穩流補償器經防腐處理，全密封連接，水資源不受任何污染，水質質量好。這種供水設備采用微機變頻軟啟動恒壓控制，供水壓力平穩，水壓質量也好。
　　四、優點
　　1、節水、節能、節資
　　無負壓（無吸程）管網增壓穩流給水設備是全封閉式結構，杜絕了跑、冒、滴、滲等浪費水資源的現象。可節水13%以上。同時如果是建有水池或水箱，每次清洗水池、水箱也浪費了大量的水資源。
　　無負壓（無吸程）管網增壓穩流給水設備與自來水管道直接串接，可充分利用自來水管道原有的壓力，差多少，補多少，自來水管網原本的壓力滿足要求時，設備就會停止工作，耗能小，節能效果顯著，可達50%-90%以上。而傳統的水池給水設備是將自來水全部放入水池，原來的壓力全部變?yōu)榱悖�然后再�(gòu)牧汩_始重新加壓供水，白白浪費了能量。例如一小區樓高6層，用水高峰期自來水可以供到4層，低峰期可以供到6層，那么采用此設備在用水高峰期僅對5-6層進行加壓，在用水低峰期設備就會自動停止工作，停電之后可以恢復自來水的常壓供水。如果這種情況采用的是水池供水設備，原來的水壓就會全部浪費掉，設備必須從1層加壓到6層，耗能大。而且一旦停電的話，住戶就會停水。
　　傳統的水池供水設備必須修水池或設水箱，建泵房，設備占地面積大，工程總投資大，而且水池或水箱還需要定期清洗消毒，需要增加開支，甚至有些水質污染嚴重的還需要安裝凈化設備，更是增大投資。無負壓（無吸程）管網增壓穩流給水設備不用修水池或設水箱，工程總投資可減少60%以上。而且因?yàn)闆](méi)有水池或水箱，也節省了定期清洗消毒的費用。使用這種供水設備供水水質沒有受污染，不需要另外安裝消毒設備，進一步節省了投資，總的來說，使用這種設備來供水經濟，投資小。
　　2、無負壓（無吸程）管網增壓穩流給水設備可以直接與自來水管網串接，不用建水池或設水箱，不影響市政管網原有的壓力，不影響其他用戶用水。
　　3、供水安全可靠、質量好。
　　4、停電不用停水，因?yàn)橥ｋ姇r(shí)仍可恢復自來水管網原來的壓力照常供水。
　　5、設備壽命延長5倍以上，因?yàn)樵撛O(shè)備運行效率高，不做無用功。從我們施工過的項目來看，設備從安裝使用以來幾乎沒有出現過任何故障，減少了維修費用。
　　五、缺點
　　無負壓（無吸程）管網增壓穩流給水設備這幾年發展很快，但它在相關標準以及技術環節等方面還是存在以下不足：首先，它的應用具有一定的限制性。由于它缺少二次儲水裝置，市政供水一旦有故障，整個設備停止運行而處于停水狀態，對于那些不能間斷供水的特殊用戶，它并不適用。其次，由于它是一種新型的設備，技術環節還有待于進一步成熟。再次，也是更為關鍵一點，整個行業無國家統一標準可依、可行，各企業都按自己的企業標準進行生產，因此在實際應用過程中難免會出現一些問題，造成產品質量參差不齊。另外該設備是在一定條件下才能應用的，對管網壓力，供水量等都有一定要求，但有部分企業忽視了這些要求，在一個位置定點取水，抽水過量，致使管網供水不足的停水現象。因此如果不加限制地允許無負壓設備接入管網，有可能使管網超過承受能力，也有可能使劣質產品乘機充斥市場，給用戶用水和管網安全帶來隱患。
　　六、安裝情況及施工中的注意事項
　　無負壓（無吸程）管網增壓穩流給水設備可以不用建水池，不用安裝水箱，成套設備出廠，到現場后，用戶的自來水進水管和出水管直接與設備對接即可，安裝簡單，施工周期短。
　　施工中應該注意，因?yàn)槌商自O(shè)備有時體積會比較大，施工時要預先定貨、進貨，以免設備搬不進設備房而要鑿墻鑿門。設備可以直接安裝在地下泵房中，但必須無強烈震動源（最大振動速度≤0.6G）；安裝場所設有排水設施，地面無積水，以防潮濕影響設備壽命；控制柜外殼及接地端子切實接地，接地電阻≤4Ω。
　　七、結語
　　水，是生命之源，直接關系到人們的健康。給水設備是一種特殊的產品，關系到千家萬戶的用水需求和安全，關系到國計民生的大問題。
