摘要：壩基建設在對于水利大壩建設的設計和施工作業顯得尤為重要，在蘇丹擬建的數個大壩勘察中，巖石的試驗工作是一項十分重要的作業，其測試數據的正確性和精度將給予大壩建設提供重要的信息。本文就蘇丹某大壩項目的巖石單軸抗壓強度試驗結果進行簡單的分析描述。
　　
　　關鍵詞：大壩,巖石,壩基,抗壓強度
　　
　　1工程概況
　　擬建水力發電工程在尼羅河第三瀑布，并將成為尼羅河下游白尼羅河和青尼羅河交匯處—喀土穆—水力發電建設方案的重要組成部分。
　　該大壩長度為204.40米，坐落于尼羅河右岸。廠房裝機容量為420兆瓦，安裝六臺卡普蘭渦輪發電機組，每臺發電機組的裝機容量為70兆瓦。前艙在上游側，以便向發電進水口供水并利于沉淀物通過沉淀物閘門排出。
　　采用混凝土壩結構，371米長、39米高，由13個低電平的水閘分隔間組成，水閘分割間共裝有26個弧形閘門用于泄洪，4個分割間配有固定的壩檻線排水口，間距為15米，且供需配備4個弧形閘門。
　　2單軸抗壓強度試驗的目的及方法
　　根據工程的重要性及業主的要求，本工程嚴格按照國際標準的要求進行試驗。
　　由于大壩壩基主要坐落于尼羅河河底基巖及河床上，因此對巖石的試驗要求就更加的有必要性和重要性，巖石單軸抗壓強度只是其中的一種實驗。
　　根據要求，本工程取回的樣采用美國試驗與材料學會的《巖土工程試驗標準》（ASTMD2938-02）。并根據該要求步驟進行試驗。
　　3巖石單軸抗壓強度試驗結果分析
　　由于對大壩的建設問題涉及到前后選址的事宜，在試驗期間對大壩擬選的新舊壩址的巖石都進行了試驗。
　　3.1舊壩址實驗分析
　　根據對所取樣進行的39次試驗結果，得出了單軸壓縮強度數據。下表3-1-1顯示了單軸壓縮強度試驗結果及密度的計算結果。從舊壩址（BH123）提取了4巖巖樣。在取樣深度為20～21.25米時，單軸壓縮強度為12.5～81.2MPa。從引水渠（BH196～198）提取的10個巖樣檢測的單軸壓縮強度為20.0～116.6MPa。由于巖樣取樣的深度超過30.7米，兩批巖樣的單軸壓縮強度最小值均根據熱液蝕變影響得出。取自片麻巖和大理石的其它巖樣的單軸壓縮強度平均值的計算結果為68.6。

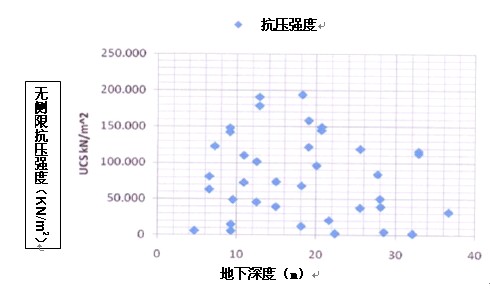

　　如下圖3-1-1，其顯示了所有鉆孔的所有無側限抗壓強度值與地下深度關系。由于受到熱液蝕變影響，無側限抗壓強度值與地下深度之間的關系并不明顯。
　　表3-1-1列出了所有不同類型巖石的密度的計算結果，其計算的密度平均值為2.60克/立方厘米，該值對于純變質巖影響極小。
　　
　　圖3-1-1：舊壩址鉆孔的巖樣抗壓強度

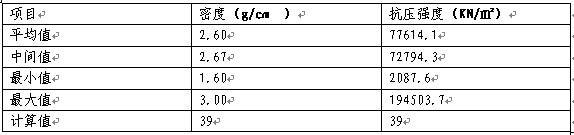

　　　　表3-1-1舊壩址的巖樣密度和無側限抗壓強度統計結果
　　3.2新壩址實驗分析
　　在新壩址取巖樣123個進行試驗分析取得無側限抗壓強度和密度試驗數據。以下表3-2-1列出了無側限抗壓強度和密度試驗的結果。
　　表3-2-1列出了巖樣的強度、密度及計算的平均值范圍。僅2次試驗顯示風化作用對中等強度產生影響。在深度為12～44米之間，巖樣強度要么由于熱液蝕變而減小，要么巖樣鉆孔附近的主要斷層區的影響而減弱。

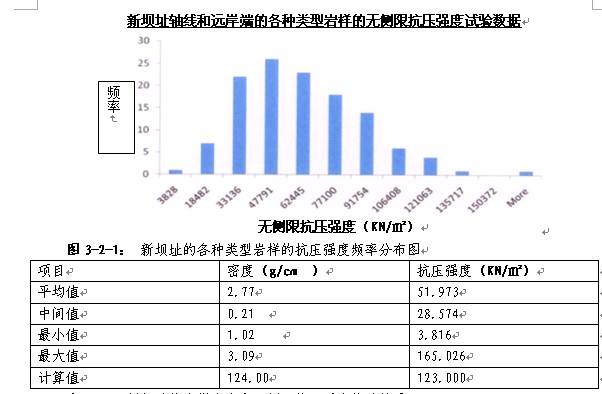

　　除花崗閃長質片麻巖的強度平均值外，其它巖樣的強度平均值在45.6～64.8MPa之間（即一個極小的范圍內）變化。如下圖3-2-1顯示了自新壩址的各種類型巖樣的抗壓強度頻率分布圖。
　　不同類型的巖石的巖樣密度也不同。若巖樣密度最小值達到1.02克/立方厘米，則其不適合，應當予以棄用。結晶花崗巖的火成巖的度極低，假定其主要成分為正長石。由于風化作用和/或熱液蝕變影響，閃巖、片麻巖和白云石大理巖的密度減小。
　　表3-1-1取自新壩址的巖樣密度和無側限抗壓強度統計結果.
　　
　　　　
　　　　                                       表3-2-1新壩址的巖樣密度和無側限抗壓強度統計結果
　　4結束語
　　在大壩建設中基礎的重要性是最重要的部分，因此對于作為壩基的基巖試驗就顯得尤為重要，這給大壩設計和大壩壩址的選擇提供了寶貴的數據，大壩最終定在新壩址進行建設。
　　在大壩建設或者其它基礎建設中，應該給予試驗一定的重視，尤其是要根據國內的標準規范操作和國際的標準進行對比分析，從而得到更好的寶貴材料和經驗。
　　5參考文獻
　　【1】ASTMStandardofTheGeotechnicalEngineeringTest;
　　【2】LongTermPowerSystemPlanningStudy,ACRESInternationalLtd，March,1993.
　　【3】LahmeyerInternational,KajbarHydropowerProject-ReviewReport,Client:DamsImplementationUnit(DIU),DIUInternalPress,Khartoum,February2007.
　　【4】NorthChinaEngineeringInvestigationInstitute（NCEII）,KajbarHydropowerProjectGeotechnicalInvestigationReport,2008.
