摘要：通過對地連墻導墻常規施工方法的研究，結合工程實際，對導墻的施工方法進行改進，降低導墻在施工過程中的成本。

　　關鍵詞：導墻,鋼導墻

　　一、工程概況

　　海陽核電工程取排水防波堤是在強風化巖石上拋填而成，防波堤軸線位置的原灘面標高為-3.5~+1.0m。防波堤由0~300kg塊石拋填而成，設計要求在防波堤軸線上施工一條柔性地連墻，用作水泵房施工的截滲結構。柔性地連墻從防波堤+4.5m向下成墻，至少入巖深度達到2.5m。

　　因在拋填亂石上成槽澆注混凝土，成孔難度較大。根據傳統的施工工藝，需要在地連墻施工之前現澆鋼筋混凝土導墻。鋼筋混凝土導墻施工時間長且投入高，故采用省時、省力的施工方案代替鋼筋混凝土導墻方案是工程的重大課題。經一番探索海陽核電工程大膽的嘗試了用預制鋼結構導墻代替鋼筋混凝土導墻，取得較好的效果。

　　二、研究內容

　　2.1 方案的比選與確定

　　⑴傳統的鋼筋混凝土導墻施工方案：

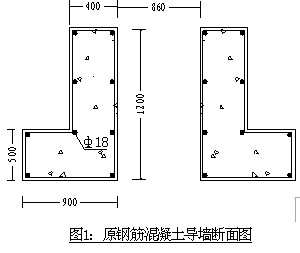

　　采用傳統的現澆混凝土導墻形式，每米需要用鋼筋混凝土1.548方(見圖1：原鋼筋混凝土導墻)。現澆混凝土導墻施工需要經過如下步驟：

　　①在堤頂開挖導墻基槽(該步驟幾乎將堤頂工作面全部挖開，堤頂?shù)缆吩谑┕て谥袛?

　　②整平基槽底部，鋪填碎石作為導墻施工的基層

　　③在基層上綁扎鋼筋骨架

　　④支立結構

　　⑤澆注混凝土

　　⑥等待7天以上的強度增長期，分層對導墻兩側進行夯填，然后鉆機方可就位。

　　由上可見，現澆混凝土導墻施工方案導墻為一次性構建，需要投入大量的鋼筋、模板、混凝土，導墻構建的費用高，且導墻構建施工與柔性地連墻成槽、灌注施工交叉影響嚴重。

　　⑵鋼結構導墻施工方案：

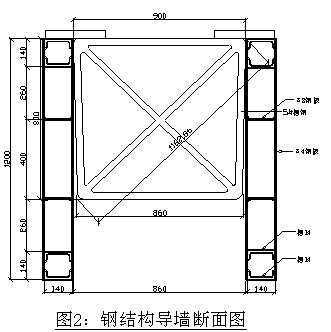

　　通過制作鋼結構導墻代替鋼筋混凝土導墻，鋼結構導墻結構斷面圖如圖2。采用鋼結構導墻可在柔性地連墻砼灌注后將鋼結構導墻重復利用。

　　本工程中鋼結構導墻施工需要經歷的步驟：

　　①在堤頂開挖導墻安放的基槽(會造成堤頂短期內道路中斷)

　　②人工用黃土整平基槽底部(只需要粗略整平導墻結構安放位置即可)

　　③人工配合反鏟安放導墻結構(因采用事先加工好的裝配式導墻結構，該步驟耗時很短，實際施工時控制在40m/h的速度)

　　④加固撐架(隨安放鋼結構、隨加固，流水施工不耗時)

　　⑤分層夯填導墻兩側(此步驟可隨加固工序同時作業，流水施工不耗時)

　　⑥回填后，安裝完成扁擔鉆機可立即就位。

　　2.2方案工藝原理

　　鋼結構導墻采用槽14作為外框，內部用-8鋼板做成縱橫肋，內外側用-4鋼板做成雙板面結構。雙板面結構有利于結構從拋石堤上取出與重復利用。

　　為防止結構被樁錘震落至槽內，結構上設置了140*140方管扁擔，該扁擔橫跨槽孔兩側的鋼導墻，并各外伸出3m距離。

　　為確保兩側結構間有樁錘作業的空間，兩結構間設計了限位撐架，該撐架上下方向帶有一定的錐度，可隨成槽作業的需要而改變撐架布置位置。

　　鋼結構導墻被制作成4m一塊，塊與塊間用自制的H型鋼插緊(見圖3：自制H型型鋼示意圖)，保證了結構的順直。

　　本工程成槽機械采用的是手拉繩沖擊鉆機，經實踐證明該結構結構適用于此種型號鉆機作業。

　　2.3工藝流程

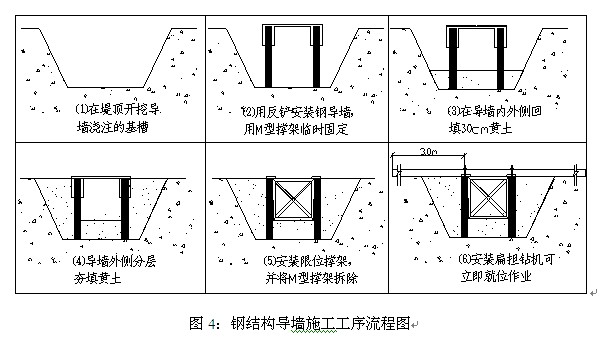

　　具體操作步驟見圖4：鋼結構導墻施工工序流程圖。

　　2.4操作要點

　　⑴在鋼結構導墻安裝完畢后，需要及時的對兩片導墻板進行加固，防止導墻板移位。

　　⑵導墻板兩側需要均勻回填，防止軸線發生偏移。

　　⑶導墻外側的填土需要密實，否則會在沖擊錘沖擊過程中引起墻后塌方，造成鋼結構導墻移位甚至脫落。

　　三、工藝實施效果

　　⑴工效快

　　鋼結構導墻可在短時間內可安裝完畢，提前了鉆機就位時間。

　　⑵交叉作業影響小

　　鋼結構導墻施工開挖基槽寬度小、安裝耗時短，對防波堤拋填、柔性混凝土澆注、黃土進場等工序影響小。

　　⑶方便操作與控制

　　鋼結構導墻采用即插式的裝配結構，操作簡單、方便控制。

　　⑷節約費用

　　采用可周轉的鋼模板作為導墻，只需制作400m鋼導墻完成7次周轉即可完成2800m柔性地連墻的施工任務。因鋼導墻要求精度低，可采用廢舊的鋼模板材料制作，用完的鋼模板導墻還可折舊處理。

　　四、效益評估

　　海陽核電柔性地連墻工程總計長約2800m，如采用鋼筋混凝土導墻需要鋼筋混凝土1.548*2800=4334方。按每方混凝土300元計，導墻施工總投資為300*4334=130萬元。

　　采用鋼結構導墻每米需要鋼材0.35t。400m鋼結構導墻共需要鋼材0.35*400=140t。該種模板制作加工總費用為140*(3500+1200)=65.8萬元。鋼結構導墻用完后，廢鋼材處理費用140*2000=28萬元。鋼導墻方案導墻施工總成本為65.8-28=37.8萬元，較鋼筋混凝土導墻方案節約資金約92萬元。

　　五、結束語

　　該技術已經在海陽核電工程中成熟應用，并適用于手拉繩式?jīng)_擊鉆機。

　　該種模板承受的沖擊力并不及鋼筋混凝土導墻，如采用CZ-22型(及CZ系列)沖擊鉆機，鉆機工作中主要沖擊力靠前肢承受，而前肢與槽孔的距離過近，模板會出現變形現象。
