摘要：闡述了高密度電阻率方法高速公路探測中的應用，可有效地查明地下目標體的埋深及分布范圍,為設計等提供可靠依據。
　　關鍵詞：高密度電法，采空區，地面沉陷，構造，巖土層劃分，探測
　　
　　1高密度電法的主要特點
　　
　　高密度電法進行二維地電斷面測量，兼具剖面法與測深法的功能。能有效的進行多種電極排列方式的掃描探測，因而可以獲得較豐富的關于地電斷面結構特征的地質信息，具有點距小、采樣密度高的特點。敷設一次導線可進行數千個記錄點的數據觀測，不僅采集速度快，而且避免了可能手工操作所出現的錯誤。
　　通常工程上進行電法勘察時，常常采取小點距、高數據采集密度以達到高精度的數據要求。與傳統的電阻率法相比，高密度電法成本低、效率高，信息豐富，解釋方便。勘探能力顯著提高，尤其適合目前工程地質勘察中，解決目標體埋深不大、規模較小的地質任務。
　　
　　2高密度電法用于高速公路勘察中的主要任務
　　
　　在高速公路的勘察中，一般說來主要的物探工作目的不外乎如下幾點：
　　（1）可能的災害地質體的探查，如巖溶、采空區、塌陷區；
　　（2）構造勘察，如斷層斷裂帶的規模、傾向、傾角，巖石接觸帶（面）的圈定等；
　　（3）輔助地質分層，比如覆蓋層厚度及風化層劃分。解決這些問題，高密度電法可以達到理想的效果。
　　
　　3高密度電法野外工作裝置
　　
　　高密度電法野外工作裝置形式較多，總電極數與點距可根據場地與勘察深度任意選擇。
　　固定斷面掃描測量方式數據采集結果其視電阻率斷面為一倒梯型剖面；變斷面連續滾動掃描測量方式其視電阻率斷面為一平行四邊形剖面。
　　裝置選擇、具體施工方式，本著有效、簡單易操作、對周圍環境影響小、投入人員和經濟成本低的原則，根據現場情況和實驗結果選擇裝置布置。目前在高速公路勘察中，主要裝置選擇如下：（其中的A、B為供電電極，M、N為測量電極）。
　　（1）電極排列如下：極距選擇根據探察目標體的大小而適當確定。一般目標體越小，需要探測的越精細，則選擇的機距越小，相應的探測深度也就越小。測量斷面為倒梯形。

　　
　　
　　
　　
　　測量時，AM=MN=NB為一個電極間距，A、B、M、N逐點同時向右移動，得到第一條剖面線；接著AM、MN、NB增大一個電極間距，A、B、M、N逐點同時向右移動，得到另一條剖面線；這樣不斷掃描測量下去，得到倒梯形斷面。
　　（2）A-MN-B四極測深排列
　　該裝置適用于變斷面連續滾動掃描測量，電極排列如下：

　　測量時，M、N不動，A逐點向左移動，同時B逐點向右移動，得到一條滾動線；接著A、M、N、B同時向右移動一個電極，M、N不動，A逐點向左移動，同時B逐點向右移動，得到另一條滾動線；這樣不斷滾動測量下去，得到矩形斷面。
　　高密度電法大數據量數據采集為高精度反演成像提供了可靠的保證，能較直觀、形象地反映地下采空區異常的埋深、分布范圍等，地質效果良好。可有效地查明地下目標體的埋深及分布范圍,為相關的設計處理提供依據。
　　
　　4工程實例
　　
　　4.1地下采空塌陷區
　　主要是采空部位上部巖石的崩塌導致覆蓋層的下沉。坍塌后，上部土層不再密實，而是變的松散，因此相比周圍巖層來說，異常特征表現為電阻率值發生較大變化。

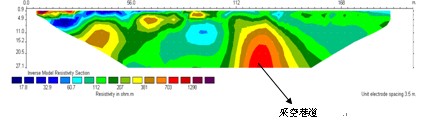

　　下圖是一個巷道異常特征圖像。巷道開口在半山坡，深度距工作面（垂直）約15米，圍巖為粉砂巖，洞中無積水。（攀枝花砝埡路采空區探測，2005年，選擇電極距3米）

　　4.2構造探測

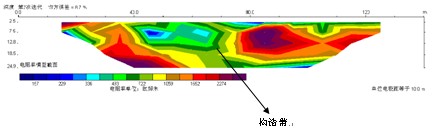

　　反演圖中明顯的電阻率差異，可推斷出構造帶的范圍、傾向、傾角。探測區主要巖性為石灰?guī)r（杭州至瑞麗高速公路貴州境思南至遵義公路工程某隧道。2009年，選擇電極距10米）

　　4.3 巖土層劃分

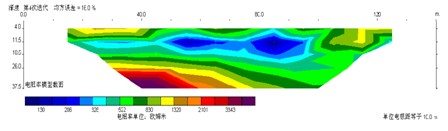

　　（杭州至瑞麗高速公路貴州境思南至遵義公路工程某隧道。2009年，選擇電極距10米，主要巖性為砂巖），從反演圖像可以很清楚的劃分出巖層的風化層位。
　　
　　
　　參考文獻
　　[1]鄧居智，劉慶成，莫撼．高密度電阻率法在水壩隱患探測中的應用[J]．工程勘察，2002(6)：62～64．
　　[2]劉康和，王清玉，龐學懋，等．高密度電阻率法的試驗[J]．勘察科學技術，1992(2)：54～56．
　　[3]郭秀軍，賈永剛，黃瀟雨，牛建軍，利用高密度電阻率法確定滑坡面研究[J]，巖石力學與工程學報，2004，23（10）：1662-1669           論文發表
