摘要： 本文結合工程實例，分析了基坑穩定性、經濟性、方案實施的可行性，以確保整個工程的安全完成，對同行有一定的借鑒作用。

　　關鍵詞： 基坑支護,住宅樓,土釘墻

　　前 言

　　基坑支護工程作為土木及建筑工程中的一個重要組成部分，越來越受到人們的關注和重視;基坑工程的安全與穩定性成為有關政府部門和工程界廣泛關注的焦點。要順利建造城市發展所需的地下設施和空間，首先要解決的是基坑工程項目的開挖以及支護問題，因此，對基坑工程的研究很有必要。

　　1工程概況

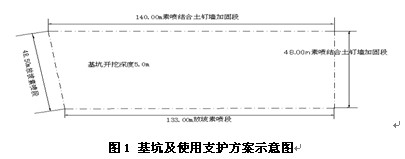

　　某商品住宅樓，地上建筑11層，采用人工挖孔樁，地下室為1層，設計基坑最大開挖深度為5.0m，周圍5.0m內無已建筑物，基坑東西南北側情況各不相同(具體示意如下圖1)，我們從基坑周圍環境的分析中可以看出，在基坑周圍存在很多建筑物及地下管線等，并且建筑物均為淺基礎，這就對我們基坑的變形量控制提出了很高的要求，根據實際情況，擬定以素噴(必要時結合土釘墻加固)的支護方法，保證地下室場地得以順利施工。



　　2 支護方案的確定

　　根據業主提供的資料，本基坑開挖至基準坐標正負零以下5.0米，根據基坑周圍的不同情況，擬定分不同側邊，具體對本次基坑支護方案進行闡述;

　　2.1 基坑西側支護

　　基坑西側放坡空間較大，考慮到對西側正在施工的建筑物的影響，采用放坡加坡面素噴的方法進行支護。按照基坑外側基坑標高，以1:0.4的坡率進行放坡后(需土方施工單位配合)，再進行噴射素混凝土漿液進行加固支護，即可確保基坑安全又可節省成本。

　　2.2 基坑北側支護

　　基坑北部根據踏勘離北側人工挖孔樁約為1.82m，考慮到必須留下施工平臺等因素，放坡空間只有離樁外側52cm，考慮到開挖后，基坑外邊緣標高下降至2.1米，實際支護深度平均為3.0米左右，采用土釘墻的方式為主方法進行支護，部分土質較好(原狀地層)的地段進行放坡素噴。

　　2.3基坑南側支護

　　基坑北部離南側地下管線約為4m，由于地下管線位于地下4.0米處，采用放坡加坡面素噴為主的方法進行支護。由土方開挖單位距基坑邊側4.0米處進行垂直開挖2米(以正負零標高為準)，下部3米處按照1：0.4的坡率進行放坡后(需土方施工單位配合)，再進行噴射素混凝土漿液進行加固支護，即可確保基坑安全又可節省成本，具體施工與西側相同(坡率不同)。

　　2.4 基坑東側

　　基坑北部離地下管道較近， 考慮到局部素填土較深，故與南側相同，采用放坡加坡面素噴為主的方法進行支護。由土方開挖單位在基坑地板處開挖至設計深度，然后至地下管道處進行放坡后(需土方施工單位配合)，再進行噴射混凝土漿液進行加固支護，即可確保基坑安全又可節省成本，具體施工圖與北側相同(坡率根據地下管道調整)，部分地段根據情況需結合土釘墻的方式進行加固。

　　由于東西南三側均以素噴為主，且南部難度最大，故放坡素噴驗算只南部驗算即可。

　　3 支護的設計參數

　　3.1土釘支護體系的原理

　　土釘支護體系是由土釘、土釘周圍灌漿所形成的水泥漿柱和土釘之間的土體所構成的復合支護體系。為了便于計算，土釘支護體系的滑裂面，以基坑腳水平的450+ 的斜面作為不穩定體的滑裂面，如圖2：



　　3.2土釘參數設計

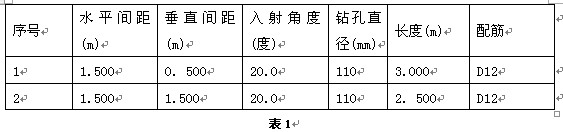

　　在需特別支護地段，根據土釘抗拔試驗成果和理論計算綜合分析，同時參照我院相似工程的施工經驗，該工程土釘共布置2道，具體設計如下表1：



　　3.3 噴射混凝土面層參數

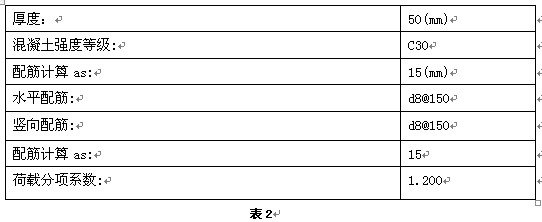

　　噴射混凝土面層見下表2：



　　4 土方開挖與支護配合施工

　　4.1土釘墻施工工藝流程

　　施工工藝流程為：開挖基坑工作面、修整邊坡→設置土釘或錨桿(包括成孔、置入鋼筋、注漿、補漿)→鋪設、固定鋼筋網→噴射混凝土面層。

　　4.2各分項工程施工方法及技術措施

　　(1)開挖土方。基坑要按設計要求嚴格分層分段開挖，在完成上一作業面土釘與噴射混凝土面層達到設計強度的70%以前，不得進行下一層土層的開挖(允許在距離四周邊坡8～10m的基坑中部自由開挖)。當用機械進行土方作業時，超挖深度不得大于0.5m，邊坡宜用小型機具或鏟進行切削清坡，以保證符合設計邊坡要求。對自穩能力差的土體，如高含水量的黏性土和無粘接力的砂土，可先進行噴射混凝土面層施工。

　　(2)成孔施工。鉆孔前定位：根據設計要求定出孔位，做出標記。應適合土層特點，滿足成孔要求，在進鏟或進鉆和抽出過程中不會引起塌孔。鉆孔后應立即進行檢查，成孔后應及時安置土釘鋼筋并注漿。

　　(3)土釘鋼筋。土釘制作由鋼筋班根據設計圖紙要求在加工場進行。鋼筋調直采用冷拉方法，鋼筋的截斷采用切割機，鋼筋彎曲采用機械方法，依據設計要求進行加工成型。鋼筋的縱向連接采用焊接，焊接處應置于鉆孔深部。要按設計要求采用的鋼筋的級別、鋼號、直徑分類堆放。鋼材要有出廠質量證明書。驗收內容：對標牌、外觀進行檢查并進行機械性能測試。鋼筋焊接前必須根據施工條件進行試焊，合格后方可施焊。焊工必須持有上崗證，并須試焊合格。電焊條應具有合格證，鋼筋在加工過程中如發現脆性斷裂、焊接性能不良，顯著的不正常現象應進行化學成分分析試驗。5)鋼筋在使用前要調直，制作鋼筋須搭架并要求架體水平，土釘鋼筋的主筋采用焊接，單面焊焊縫長度10d，雙面焊5d。鋼筋制作好后，經當班質檢員與監理驗收合格后，方可下入孔內。

　　(4)注漿。水泥砂漿采用砂漿攪拌機，根據砂漿配合比試驗參數進行砂漿攪拌，砂子必須過篩。根據設計要求數量，及時制作砂漿試樣，認真養護，達到齡期后，在監理工程師監督下送指定實驗站進行檢驗。注漿采用壓力注漿機，注漿前應將孔內殘留或松動的雜土清除干凈，注漿時，注漿管應插至距孔底250～500mm處，孔口部位設置止漿塞。通過下入孔底的注漿管，一次完成注漿，注漿前必須用清水潤滑管路，待砂漿溢出孔口后，一邊注漿一邊拔管直至注漿管全部拔出，及時沖洗注漿管路，結束注漿。二次補漿在一次注漿結束2小時后進行，二次補漿必須將土釘孔完全注滿方可結束。

　　(5)綁扎鋼筋網。按設計要求綁扎、固定鋼筋網。鋼筋網片采用綁扎而成，鋪設鋼筋網時每邊的搭接長度不應小于200mm。土釘與面層連接可用與土釘鋼筋同直徑的短鋼筋頭焊接牢固。噴射混凝土前，面層內的鋼筋網片應牢固固定在邊坡坡壁上，并用小石塊墊起以保證規定的保護層厚度。

　　(6)噴射混凝土施工。噴射混凝土應分段進行，同一分段內噴射順序應自下而上，一次噴射厚度不宜小于40mm。噴射混凝土時，噴頭與受噴面應保持垂直，距離為0.6～1.0m。噴射混凝土終凝2h后，應噴水養護，養護時間根據氣溫確定，一般為3～7小時。鋼筋網片的保護層厚度不宜小于20mm，并且與土釘應連接牢固。噴射混凝土的配合比應通過試驗確定，粗骨料最大粒徑不應大于12mm。噴射混凝土作業前，對機械設備、風、水和電路進行全面檢查及試運轉，清理噴面，埋好控制噴射混凝土厚度的標志。

　　4.3檢測與監控

　　為了達到保證施工質量，避免支護工程存在安全隱患的目的，必須對基坑支護工程按《建筑基坑支護技術規范》(JGJ120—99)標準進行了試驗和檢測。并在施工后要長期監控邊坡及周圍環境的位移和變形。錨桿和土釘均按《建筑基坑支護技術規范》(JGJ120—99)標準進行了試驗和檢測。支護結構施工所用材料均按相關驗收標準進行了檢驗，合格后才進行使用。

　　4.4 施工中具體問題的處理

　　(1)基坑支護方法的選擇主要應根據基坑開挖深度、巖土性質、基坑周圍環境情況和施工條件等因素綜合考慮分析決定。在對該項目基坑支護方案選擇時，首先研究了基坑工程對支護方法的的技術要求;再對各種支護結構的特點和適用范圍進行研究探討;最后分析各種影響因素對本基坑支護工程的影響，綜合分析后選擇確定基坑支護方案。當發現場地地層埋有地下管道等，可參考地質勘察資料及業主提供的信息，及時向業主及監理反映情況，對施工過程中可能遇到地下設施避開，且方案對應改變，打入土釘加固其臨近土層，防止出現開裂。

　　(2)由于工作區域不同，各區域的土層情況不同，須參考實際情況，適當的對土釘長度和放坡角度進行修正，滿足工程情況，避免浪費及事故發生。

　　(3)技術人員和管理人員要重視水對基坑邊坡穩定的負面影響。施工中應加強對水的管理，防止基坑邊坡浸水，做到防微杜漸，不能存在僥幸心理。環境檢測和基坑變形監控必須嚴格認真的按方案實施。可以避免發生傷亡事故，減少經濟損失。

　　5結語

　　本工程于主體工程已經結束，各區所選用的深基坑支護工程，均很好的完成了其支護任務。周邊原有建筑及地下設施及管線等均未受到不良影響。從經濟效益和社會綜合效益分析，本工程基坑支護方案的選擇設計和施工都取得了較好的效果。能夠為以后類似及相關工程提供堅實有利的證明資料。

　　參考文獻：

　　[1]邢崴崴，閻長虹.南京市地鐵工程環境地質評價[J].工程地質學報，2004，12(3):298-302.

　　[2]錢家歡.土力學[M].南京:河海大學出版社，1998.

　　[3]CECSZZ∶90，土層錨桿設計與施工規范[S].

　　[4]GJB02-98，廣州地區建筑基坑支護技術規定[S].

　　[5]程杰林. 深基坑土釘墻支護的作用機理及穩定性分析[J].資源環境與工程，2006，20(11 增刊)：672-683
